23 بهمن 1400

بررسی زبان برنامه‌نویسی G-code و تفاوت دستورات G-code و M-code

بررسی زبان برنامه‌نویسی G-code و دستورات نوع M و G

زبان برنامه‌نویسی G-code ابزاری است که از طریق آن می‌توان مجموعه‌ای از دستورات را انتقال داد. در واقع این همان زبانی است که دستگاه‌های CNC از آن استفاده می‌کنند. در ادامه درباره تفاوت دستورات G-code و M-code اطلاعات بیشتری ارائه خواهیم داد.

اما قبل از آن اگر تا به حال با چاپگر سه بعدی، ماشین CNC یا سایر ماشین های کنترل عددی کامپیوتری (CNC) کار کردید، حتما از دستورات نوع M و G استفاده کردید. دستورات گفته شده دو نوع برنامه نویسی خاص هستند که برای کنترل ماشین ها استفاده می شوند. آنها در کنار هم برای فرمان دادن به یک ماشین کار می کنند اما دقیقاً یکسان نیستند. در واقع زبان برنامه‌نویسی G-code برای برقراری ارتباط بهتر با عملیات چاپ سه بعدی و همچنین درک بهتر آن، مجموعه‌ای از دستورها را در اختیار کاربران قرار می‌دهد که با G و M از هم متمایز می‌شوند.

بررسی اولیه دستورات نوع M و G

lines یا دستورات عمومی خط فرمان با نماد G مشخص می‌شوند و وظیفه آنها کنترل محورهای مختلف برای انجام عملیات چاپ است. از سوی دیگر miscellaneous commands به معنی دستورات متفرقه است و با حرف M متمایز می‌شوند و به وسیله آنها می‌توان مواردی مانند دما، فن و دیگر موارد را کنترل کرد. پس از دستورات نوع M و G یک عدد برای تعیین نوع دستور نوشته می‌شود. برای مثال G0 برای حرکت خطی است و یا دستور M106 برای کنترل فن مورد استفاده قرار می‌گیرد. به این دلیل که دستورات نوع G کنترل کننده محور و حرکت هستند می‌توان برای آنها مقدار تعیین کرد.( G0 X0 Y0 Z0) در ادامه، درباره تفاوت دستورات G-code و M-code اطلاعات بیشتری را ارائه خواهیم داد و به جنبه های خاص تر، از جمله نحوه ارتباط آنها با چاپ سه بعدی خواهیم پرداخت. بررسی زبان برنامه‌نویسی G-code و تفاوت دستورات G-code و M-code

معرفی زبان RS-274، حکایت طغیان فرزند علیه پدر

نمونه از طراحی و زبان برنامه‌نویسی G-code

زبان برنامه‌نویسی CNC که تحت عنوان RS-274 شناخته می‌شود، حکایت طغیان فرزند علیه پدر است. در این زبان برنامه نویسی، دستورات بر اساس حروف الفبا دسته بندی می شوند و دستورات حروف مختلف نشان دهنده نوع متفاوتی از عملیات است. به عبارت دیگر، هر حرف از حروف الفبا یک یا چند جنبه از عملکرد ماشین را کنترل می کند. برای مثال، دستوراتی که با S شروع می‌شوند که دستورات S-code نیز نامیده می‌شود با سرعت ارتباط دارند. در حالی که M-code همانطور که گفتیم، عملکردهای متفرقه را پوشش می‌دهد. از سوی دیگر K-code افست Z را کنترل می کند و L-code تعداد تکرارها را کنترل می کند. اما حکایت طغیان به این دلیل است که دستورات G-code تنها یکی از 26 دسته دستور مختلف در این زبان می‌باشد. اما کلمه "G-code" اغلب برای نشان دادن کل زبان RS-274 استفاده می شود. به همین دلیل، M-code را می توان به عنوان یک نوع G-code در نظر گرفت، حتی اگر از نظر فنی در یک سطح باشند. اکنون که با تاریخچه این دستورات آشنا شدید، بیایید به بررسی تفاوت دستورات G-code و M-code به صور دقیق‌تر بپردازیم.

بررسی تفاوت دستورات G-code و M-code

در عنوان‌های قبلی درباره تفاوت دستورات G-code و M-code و به صورت کلی اطلاعاتی را ارائه دادیم. در ادامه به صورت دقیق‌تر وارد جزئیات می‌شویم. G-Code در بخش قبل گفتیم که دستورات نوع G به معنی عمومی (General) است. از سوی دیگر و با اینکه به طور رسمی بیان نشده است، "G" در "G-code" اغلب به معنای geometric یا هندسی نیز معرفی می‌شود. این ممکن است به این دلیل باشد که G-code بیشتر موقعیت، حرکت، و شکل هندسی قطعه ساخته شده را کنترل می‌کند. با این تعریف دستورات نوع G می تواند طیف وسیعی از عملکردهای اساسی را انجام دهد. در یک چاپگر سه بعدی، این عملکردها حتی شامل نرخ تغذیه اکسترودر و تعیین موقعیت نسبی و مطلق و سایر موارد ضروری دیگر نیز می‌شوند. M-Code از سوی دیگر، M-code همانطور که گفتیم، توابع "متفرقه" را پوشش می دهد، اگرچه برخی از آنها به عنوان machining functions یا دستورات کنترل عملکرد ماشین نیز از آن نام می‌برند. این دستورات کارهای مختلفی از جمله تنظیم سرعت فن، اکسترودر یا اسپیندل را بر عهده دارند. در واقع M-code دستور اجرایی برای بعضی از ابزارهای ماشین است. به عنوان مثال، دستور M3 حرکت اسپیندل (spindle) را در جهت عقربه های ساعت تنظیم می کند.

دستورات نوع G و M در کجا کاربرد دارند؟

اکنون که تفاوت دستورات G-code و M-code را می دانید، به این سوال پاسخ خواهیم داد که این دستورات در کجا کاربرد دارند. دستورات کد G و M در چاپگرهای سه بعدی، ماشین‌های CNC و دیگر ماشین‌های ساخت افزایشی و یا کاهشی (additive or subtractive manufacturing machines) مورد استفاده قرار می‌گیرند. حتی با وجود اینکه ممکن است به صورت مستقیم با این نوع دستورات در ارتباط نباشید، اما بسیاری از دستگاه ها از کدهای G و M برای تنظیم و اجرای عملکرد خود استفاده می کنند، ولی این برنامه نویسی توسط رابط های ساده تری مانند منوهای صفحه لمسی و نرم افزار CAM پنهان می شود. یک مثال از این کار، تنظیم چاپگر سه بعدی در محور اصلی است. که ممکن است به نظر یک حرکت ساده باشد، اما در واقع چاپگر باید با کد هدایت شود. چاپگر هر سه محور را به یک نقطه خاص، به روشی خاص، با سرعت دقیق حرکت می دهد، و اگر دما را تنظیم کنید، این نیز دستور دیگری است. برای هر عملی که توسط یک ماشین انجام می شود، حداقل یک دستور G یا M وجود دارد. به صورت کلی وقتی از یک طرح، پرینت سه بعدی تهیه می‌شود، هزاران دستور G و M توسط دستگاه شما پردازش و اجرا می شود.

تفاوت دستورات G-code و M-code، نتیجه گیری پایانی

به طور کلی، کد G و M شبیه به هم هستند زیرا هر دو در ماشین‌های خودکار استفاده می‌شوند و تفاوت‌های آنها در کارهایی است که هر دستور برعهده دارد. برای تنظیم و کنترل دما نمی‌توان از کد نوع G استفاده کرد و از سوی دیگر هدایت محور با استفاده از دستورات نوع M غیرممکن است. اگر علاقه دارید که درباره شیوه کار دستگاه و شیوه پرینت، اطلاعات بیشتری کسب کنید، باید بتوانید کد نوع G یا همان دستورات زبان برنامه نویسی RS-274 را بخوانید. اما اگر می‌خواهید یک تجسم عالی داشته باشید و بتوانید حتی فرایند چاپ را کنترل و عیب یابی دستگاه را انجام دهید، باید به نوشتن کد مسلط باشید. قبل از پایان باید به این نکته اشاره کرد که برای حل مشکل عدم سازگاری G-code با فریمور (firmware) بعضی از پرینترهای سه بعدی کافی است که از نرم‌افزار Slicer استفاده کنید. نرم افزار Slicer با ارسال کد از طریق درایورهای پس پردازش مخصوص ماشین، نوع کد دریافتی را تشخیص می دهد و کد را به نوعی تبدیل می کند که سیستم عامل آن را درک کند. در این بخش تلاش شد تا تفاوت دستورات G-code و M-code به بهترین شکل توضیح داده شود. برای کسب اطلاعات بیشتر، دیگر مقاله‌های ما را بخوانید.

ادامه مطلب...

26 خرداد 1400

توسطنوید مقتدر

فیلامنت ASA

آکریلونیتریل استایرن اکریلات (Acrylonitrile styrene acrylate)که به اختصار (ASA) شناخته می شود ،یک ترموپلاستیک است که می توانید به صورت سه بعدی چاپ کنید و دارای خواص بسیاری است که آن را برای اهداف مهندسی و فضای باز مناسب می کند. ASA اساساً هم خانواده و بهبود یافته اکریلونیتریل بوتادین استایرن (ABS) است که بیشتر شناخته شده و مورد استفاده قرار می گیرد . ASA بدون برخی از اشکالات بسیاری از مزایای ABS دارد.فیلامنت ASA چیست ترموپلاستیک ASA دارای تعدادی ویژگی است که آن را از پلاستیک های پیشرو یعنی PLA و ABS متمایز می کند. برای شروع ، ABS بسیار مستعد اثر تاب(Warping) است ، یعنی هنگام پرینت قطعاتی که سطح زیادی را اشغال می کنند ، گوشه ها بلند می شوند. علاوه بر این ، تمایل به تغییر رنگ در تماس با شرایط محیطی سخت تر دارد. این دو عیب در مورد پلاستیک ASA رخ نمی دهد. در برابر اشعه ماورا بنفش بسیار مقاوم تر است. چاپ این فیلامنت از دو مورد معمولاً مورد استفاده در انجمن آسان تر است. این خصوصیات باعث می شود که ASA در صنایعی مانند خودروسازی مورد استفاده قرار گیرد.فیلامنت ASA چیست تفاوت فیلامنت های ABS & PLA فیلامنت ASA

مشخصات فیلامنت ASA برای چاپ سه بعدی

تا آنجا که به تولید به روش افزودنی مربوط می شود ، این ماده خاصیت های منحصربه فردی دارد که باید برای استفاده از آن در نظر گرفته شود. برای کسانی که تجربه پرینت سه بعدی با ABS را دارند ، این کار ساده ای خواهد بود. با این حال ، اگر چنین آموزشی ندارید ، باید یک سری توصیه ها را در مورد ساخت قطعات با ASA دنبال کنید. در وهله اول ، این کار را می توان با یک پرینتر سه بعدی باز انجام داد ، اما توصیه می شود از یک پرینتر دارای محفظه بسته استفاده کنید ، زیرا می تواند به تغییرات ناگهانی دما در طول مراحل تولید حساس باشد. توصیه می شود علاوه بر ایجاد عایق حرارتی و الکتریکی ، از نوار (Kapton Tape) برای کاهش اثر تابشی احتمالی هنگام چاپ نیز استفاده شود. فیلامنت ASA بسیار متنوع است ، بنابراین در صورت لزوم ، مواد HIPS می توانند به عنوان ساپورت کمکی برای مدلهای دارای کانتینر در فاصله کمتر از 45 درجه از سطح افقی استفاده شوند.فیلامنت ASA چیست همچنین توصیه می شود از فن با توان کم استفاده کنید. این امر باعث پرینت قطعات با کیفیت بالاتر و جلوگیری از مشکلاتی مانند ترک خوردن یا گرم شدن بیش از حد پرینتر سه بعدی می شود. بنابراین ، فن بدون ایجاد تغییر ناگهانی در دما ، به جامد شدن مواد کمک خواهد کرد. این ترموپلاستیک بین 220 تا 245 درجه سانتیگراد ذوب می شود ، اگرچه هر سازنده فیلامنت سه بعدی طیف کمی متفاوت خواهد داشت. قرار دادن هیت بد پرینتر در دمای 90 تا 110 درجه سانتیگراد برای جلوگیری از تغییر شکل مناسب است. ASA مانند ABS در پرینت سه بعدی کمی دشوار است زیرا هنگام پرینت به گرما حساس است. با این حال ، قطعات ASA پس از چاپ بسیار مقاوم در برابر حرارت و با دوام هستند. چاپ های ASA نیز سفت و سخت و محکم هستند و حتی می توانند بیشتر از قطعات مشابه ساخته شده از ABS باشند. برخلاف آنچه بسیاری از کاربران با پرینت های سه بعدیی که با ABS زده شده اند ، ASA با بیرون ماندن زرد نمی شود.فیلامنت ASA چیست

مزایا و معایب ASA و موارد استفاده آن

اگر شما علاقه مند به پرینت سه بعدی با ASA هستید ، دانستن اینکه برای چه چیزی قابل استفاده است ، و همچنین برخی از دلایلی که ممکن است بخواهید (یا نخواهید) در این فیلامنت خاص امتحان کنید ، مفید است. بیایید نگاهی عمیق تر بیاندازیم!

مزایا

مقاومت در برابر اشعه ماورا بنفش
مقاومت شیمیایی قوی
ضد آب
امکان پرداخت و post processing با استون
مقاومت در برابر ضربه بالا
با دوام
کیفیت خوب بعد از مرحله پرینت
ضد الکتریسیته ساکنفیلامنت ASA چیست

فیلامنت PLA

اینجا کلیک کنید معایب

گازهای احتمالی خطرناک آزاد می کند
در مقایسه با سایر فیلامنت های چاپ سه بعدی گران تر است
دمای اکسترودر بالا
دمای بالای هیت بد
برای پرینت سه بعدی انرژی زیادی مصرف می کندفیلامنت ASA چیست
قطعات می توانند ترک بزنند
قطعات می توانند تاب خورده (Warping)و جمع شوند (shrinkage).

با توجه به مزایا و معایب موجود در فیلامنت ASA مواد استفاده آن شامل موارد ذیل می شود :

قطعات خارجی خودرو
مصارف منزل
محصولات ورزشی
علامت گذاری بیرونی
تجهیزات باغ
قطعات و وسایل فضای باز

اکنون که درباره مکان استفاده از قطعات ASA اطلاعات بیشتری کسب کردیم ، بیایید نگاهی به پرینت سه بعدی فیلامنت ASA بیندازیم .فیلامنت ASA چیست فیلامنت ASA

نکاتی درباره نحوه پرینت فیلامنت ASA

ASA می تواند یک ماده بسیار حساس برای چاپ باشد ، بنابراین تنظیمات چاپ ، از جمله دما ، نقش اساسی در چگونگی پرینت دارد. همیشه باید تنظیمات ارائه شده توسط سازنده فیلامنت ASA خاصی را که هنگام ارائه استفاده می کنید ، مدنظر داشته باشید. فیلامنت ASA چیست

نکات پیش رو شما را هنگام بروز مشکلات رایج هنگام پرینت با ASA کمک می کند:

اطمینان حاصل کنید که سطح هیت بد (Heat bed) مناسبی دارید
از چسب بستر مانند چسب ABS (ABS Juice)، نوار کاپتون ، چسب یا اسپری مو استفاده کنید
از محفظه استفاده کنید
درجه حرارت را تنظیم کنید تا از گرم شدن بیش از حد جلوگیری شود
فن خنک کننده را روی سرعت پایین تنظیم کنید (5-10٪ بعد از لایه اول)
اطمینان حاصل کنید که تخت خواب یکنواخت است
هنگام تعویض مواد ، نازل را تغییر دهید. فیلامنت ASA چیست
دمای نازل برای پرینت ASA در حدود °C 220-245
دمای هیت بد در حدود 90-110 °C
برای پرینت این فیلامنت نیازی به روشن بودن فن نیست

فیلامنت ASA نکته پایانی اگر به دنبال فیلامنتی برای یک پروژه در فضای باز یا نمونه های اولیه کاربردی هستید ، ASA یک انتخاب عالی است. اگر تا به حال چاپ با ABS تجربه نکردین ، باید ASA را امتحان کنید زیرا آنها به طور مشابه چاپ می کنند ، اما ASA مزایای اضافی دارد. گرچه خرید آن می تواند گران باشد و چاپ آن دشوار است ، اما کیفیت ASA آن را به یک فیلامنت فوق العاده برای موارد استفاده خشن و سخت تبدیل می کند .

ادامه مطلب...

25 خرداد 1400

توسطپیمان سرحانی

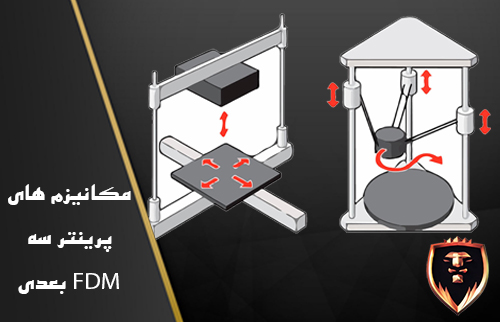

انواع مکانیزم های پرینتر سه بعدی fdm

مکانیزم های پرینتر سه بعدی FDM به 4 دسته تقسیم بندی میشوند.

مکانیزم های پرینتر سه بعدی

FDM محبوب ترین روشی پرینت سه بعدی است که در سال ۱۹۹۲ توسط اسکات کرامپ اختراع شد و از آن زمان تا کنون برای تولید نمونه های اولیه با استفاده از چاپ سه بعدی استفاده می شود. سیر و تحول این روش به گونه ای بود که خیلی سریع به ارزان ترین و سریع ترین روش برای تولید کالاهای سفارشی تبدیل شد.مکانیزم های پرینتر سه بعدی

فرآیندپرینت سه بعدی FDM تمیز، ساده و بدون دردسر و ارزان است.
به کمک این روش می‌توان نمونه‌هایی مشابه با قطعات اصلی تولید کرد. نمونه سازی سریع rapid prototyping
در این فرآیند حداقل اتلاف مواد وجود دارد. چراکه قطعات توسط اکستروژن مواد نیمه‌مذاب ساخته می‌شوند، بنابراین فقط به میزان مورد نیاز برای ساخت مدل و ساپورت از ماده اولیه مصرف می‌شود و دور ریز مواد حداقل است.
ساپورت‌ها به راحتی از محصول جدا می‌شوند و نیاز به عملیات پرداخت خاصی وجود ندارد.
فیلامنت در پرینتر سه بعدی FDM به راحتی قابل تعویض و اگر حین کار تموم شود، به راحتی میتوان فیلامنت جدید رو بارگزاری کرد، و فرایند پرینت رو ادامه داد

معرفی 4 مکانیزم پرینتر سه بعدی FDM Delta Cartesian Scara Polar

DELTA

polar

SCARA

Cartesian+CORE XY

مدل دلتا :

تعجبی ندارد که زمانی برای اولین بار پرینتر سه بعدی دلتا رو ببینید، به این فکر فرو بروید که چجوری ممکن 3 بازو آویزان میتوانند در سه راستا حرکت کنند ؟ و همزمان نیز بالا بیایند.مکانیزم های پرینتر سه بعدی پرینتر سه بعدی دلتا بر اساس هیت بد (صفحه ساخت) ثابت ساخته شده است. و بازوهای مکانیکی پرینتر سه بعدی دلتا حرکت میکنند.همانند پرینتر های مرسوم کارتزین از اجزای اصلی ای مثل اکسترودر، استپر موتور، هیت ساخته شده است، ولی محل قرارگیری آن ها ممکن است متفاوت با پرینتر های سه بعدی دلتا باشد. در سیستم حرکتی دلتا از مکانیزم حرکتی خاصی استفاده می شود که همین موضوع باعث می شود به این سیستم حرکتی ربات دلتا نیز گفته شود. در این سیستم حرکتی، هات اند و یا اکسترودر به 3 سری از بازوهایی وصل است که با استفاده از موتورهایی در مسیر حرکت خطی عمودی جابجا می شوند. در این پرینتر از سیستم حرکتی بازوهای 120 درجه ای استفاده شده که باعث کاهش ارتعاش های دستگاه حین پروسه پرینت سه بعدی می شود، به این صورت که برای حرکت در راستاهای x, y ,z هر سه موتور باهم و به طور همزمان کار می کنند. به عنوان مثال برای حرکت در راستای مثبت محور x یک از موتور ها به سمت بالا حرکت کرده و دو موتور دیگر به سمت پایین حرکت می کنند. پرینترهای سه بعدی با سیستم حرکتی دلتا معمولاً جهت پرینت سه بعدی مدلهای بلند مناسب هستند و به همین دلیل محدودیت در اندازه سطح پرینت دارند. علاوه بر آن، پروسه کالیبراسیون و ایراد یابی این نوع پرینترهای سه بعدی با توجه به پیچیده بودن سیستم حرکتی آنها کمی سخت و زمان بر است. به بیان ساده تر، در سیستم حرکتی دلتا بر خلاف سایر سیستمهای حرکتی از سه عدد موتور جهت ایجاد حرکت در هر راستایی استفاده می شود و تمامی موتورها در جای خود ثابت بوده و در نتیجه فشاری به سیستمهای حرکتی وارد نمی کنند. مکانیزم های پرینتر سه بعدی پرینترهای سه بعدی با سیستم حرکتی دلتا، دارای صفحه ساختهای دایره ای شکل هستند و می توان گفت که این نوع پرینترهای سه بعدی دارای عملکرد بسیار بالایی در پرینت قطعات دایره ای شکل و یا منحنی وار هستند. مانند پرینترهای سه بعدی کارتزین از بسیاری از فیلامنت ها نیز پشتیبانی میکند. همچون PLA ABS ASA PETG Fiber Carbon ….. به دلیل اینکه استپر موتورها در کنار دستگاه واقع شده، و قسمت اکسترودر بسیار سبک میشود، پس توقع سرعت و دقت بالا رو میتوان از پرینترهای سه بعدی دلتا نیز داشت. هیت بد این دستگاها به صورت یک دایروی میباشد، معمولا از سایزهای کوچکی برخوردار هستند. در این دستگاه Print Head از نوع Bowden است. یکی از مهمترین و جالبترین دلیلی که مردم این پرینترهارو میخرن، به خاطر ظاهر خاص و متفاوت آن است. البته موردی که قابل ذکر به شمار میرود این است که، جامعه یا افرادی که پرینتر سه بعدی دلتا استفاده میکنند محدود است، پس ممکن است به راحتی نتوانید راه حل ، مشکلات یا تنظیمات پرینتر دلتارو همانند کارتزین پیدا کنید. خوشبختانه در ایران نیز اجزای اصلی و سازنده این نوع پرینترها پیدا میشود، و مشکلی در تامین جنس ها این نوع پرینتر سه بعدی دلتا وجود ندارد. برای G-CODE گیری از انواع نرم افزارهای اسلایسر نیز استفاده کرد.مثلا در simplify3d Tools/option/machine نوع پرینتر را دلتا انتخاب کنید، و در تنظیمات process مقدار سرعت را روی 7000 الی 10000 بزارید. تا تفاوت زمان تمام شده را به خوبی مشاهده کنید، و از لذت پرینت سریع بهره مند شوید.مکانیزم های پرینتر سه بعدی

خدمات پرینت سه بعدی تهران اینجا کلیک کنید SCARA : Selective Compliance Assembly Robotic Arm پرینترهای مدل اسکارا همانند اناتومی بدن انسان ها دارای غضروف و دست با درجات ازادی هستند. تاریخچه ساخت پرینتر اسکارا به سال 1981 توسط مهندس Sankyo Seiki برای اولین بار مطرح شد، سانکیو در سال 2019 از دنیا رفت و مدلهای مختلفی از این مدل پرینترهارو برای ایندگان به جا گذاشت. بازوی ربات مونتاژ سازگار انتخابی یا بازوی مفصل سازگار انتخابی، یعنی بازوی ربات در امتداد صفحه‌ی X-Y حرکت میکند و از یک محرک اضافی دیگر برای حرکت در امتداد محور Z استفاده میکند. حقیقت خوب این است که نیازی به کمربندهای زمانبندی یا بلبرینگ ندارد. علاوه بر این به خاطر وجود قابلیت انعطاف پذیری هد پرینتر ایجاد ساختارهای پیچیده توسط آن آسان‌تر است. البته لازم به ذکر است که کیفیت چاپ نهایی به اندازه‌ی پرینترهای معمولی کارتزین مناسب نیست. توجه داشته باشید که در این پرینترهای سه بعدی نیز از دو عدد موتور جهت به حرکت در آوردن بازوها در صفحه xy استفاده می شود که به همدیگر کوپل هستند. این نوع پرینترهای سه بعدی دارای سرعت پرینت سه بعدی بالایی هستند ولی جهت دستیابی به دقت بالا نیازمند استفاده از تجهیزات حرکتی بسیار دقیق در بازوها هستند. برای ساخت فریم این دستگاه نیاز به فریم خاص یا منحصر به فردی نیست، بدنه آن میتواند به هر شکل دلخواهی و همین طور هیت بد آن میتواند به صورت دایره وار یا مستطیلی ساخته شود.معمولا در سایز ها 20 در 20 یا در سایز های 40 در 40 ساخته میشوند. تامین قطعات و جامعه افرادی که از این نوع پرینتر های سه بعدی استفاده میکند محدود است. از نظر ساختار دارای پیچیدگی خاصی نسبت به دیگر مکانیزم ها نیز هست.مکانیزم های پرینتر سه بعدی

خدمات پرینت سه بعدی کرج اینجا کلیک کنید

CoreXY

این سیستم داراری مزایای زیادی است که اولین و مهمترین آنها فراهم بودن شرایط حرکت با سرعت بالا است. به عبارت دیگر، سرعت حرکت در سیستم CoreXY می تواند بسیار بیشتر از سیستم کارتزینی باشد. در این سیستم، استپر موتورها همراه با حرکت موتورها جابجا نمی شوند و به همین دلیل احتمال خرابی سیمهای استپر موتورها از بین می رود و همچنین به دلیل سبک تر شدن محورهای حرکتی، امکان جابجایی و بخصوص تغییر سرعت و جهت سریعتر هات اند و یا اکسترودر دستگاه فراهم است. همچنین استفاده از سیستم حرکتی CoreXY، باعث کاهش ارتعاشات دستگاه پرینتر سه بعدی و در نتیجه افزایش کیفیت پرینت سه بعدی می شود. دقت این سیستم حرکتی وابستگی بسیار زیادی به تسمه بکار برده شده در آن دارد و میزان شل بودن و یا سفت بودن تسمه می تواند باعث ایجاد خطاهایی در پروسه پرینت میشود.مکانیزم های پرینتر سه بعدی این سیستم داراری مزایای زیادی است که اولین و مهمترین آنها فراهم بودن شرایط حرکت با سرعت بالا است. به عبارت دیگر، سرعت حرکت در سیستم CoreXY می تواند بسیار بیشتر از سیستم کارتزینی باشد. در این سیستم، استپر موتورها همراه با حرکت موتورها جابجا نمی شوند و به همین دلیل احتمال خرابی سیمهای استپر موتورها از بین می رود و همچنین به دلیل سبک تر شدن محورهای حرکتی، امکان جابجایی و بخصوص تغییر سرعت و جهت سریعتر هات اند و یا اکسترودر دستگاه فراهم است. همچنین استفاده از سیستم حرکتی CoreXY، باعث کاهش ارتعاشات دستگاه پرینتر سه بعدی و در نتیجه افزایش کیفیت پرینت سه بعدی می شود. دقت این سیستم حرکتی وابستگی بسیار زیادی به تسمه بکار برده شده در آن دارد و میزان شل بودن و یا سفت بودن تسمه می تواند باعث ایجاد خطاهایی در پروسه پرینت میشود.مکانیزم های پرینتر سه بعدی

هیت بد بالا و پایین میرود

Cartesian

اولین پرینتر سه بعدی RepRap 3D، داروین، براساس Cartesian-XY-Head تنظیم شده است. اکسترودر پرینتر سه بعدی بر روی محور X و Y و کف روی محور z حرکت میکند .حرکت محور z در پرینتر سه بعدی بسیار دقیق است و به شتاب کمی نیاز دارد اما برای حفظ دقت کف پرینتر سه بعدی باید بسیار سبک باشد، که اضافه کردن یک سیستم کاملا خودکار به آن مشکل است سر-XZ- کارتسین اولین بار توسط مندل ارائه شد که نسخه ی دوم از نسخه‌ی اصلی RepRap- داروین بود. این دستگاه با سر-XY-کارتسین فرق دارد زیرا کف پرینتر سه بعدی روی محور Y و سر اکسترودر روی محور X و محور Z حرکت میکند. هر نقطه در صفحه به دو عدد معروف است ، معمولاً به نام‌های مختصه X و مختصه Y می‌خوانند. در دستگاه محورهای مختصات دوبعدی، محورهای X و Y برهم عمودند؛ از همین رو این دستگاه را دستگاه محورهای متعامد نیز می‌گویند. بزرگترین مزیت این دستگاه این است که کف میتواند وزن زیادی را تحمل کند، و شما میتوانید یک سیستم خودکار سطح بندی کف (سنگین) را به آن اضافه کنید.مکانیزم های پرینتر سه بعدی

هیت بد جلو و عقب میرود

ادامه مطلب...

11 خرداد 1400

توسطپیمان سرحانی

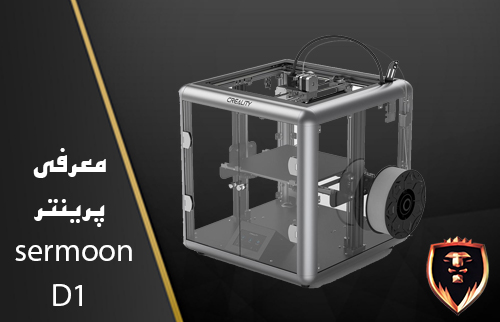

پرینتر سه بعدی semoon d1

پرینتر سه بعدی seremon D1

اگر به یک پرینتر صنعتی سه بعدی رومیزی نیاز دارید، بهترین گزینه ممکن پیش روی شماست. پرینتر سه بعدی seremon D1

طراحی منحصر به فرد بر اساس معیار زیبا شناسی
خطوط صاف و منحنی همراه با گوشه ها گرد
ظاهر جذاب و تکرار نشدنی

پرینتر سه بعدی seremon D1 صورت دمونتاژ به دست مصرف کننده میرسد، مراحل مونتاژ آن بسیار ساده و در حد چند دقیقه زمان برای اسمبل کردن آن وقت از شما میگیرید. لذت مونتاژ کردن یک پرینتر سه بعدی FDM محفظه بسته از ندرت حس جذابی به هر فردی میده، از لذت های فراموش نشدنی محسوب میشود. بدنه ای مقاوم و پایدار چیزی است که با دستان خودتان بسازید اگر به یک پرینتر سه بعدی نیاز دارید که بدون چک کردن مداوم ساعتها به شما خدمات بدهد، و از بدنه ای شیک،جذاب، مستحکم و پایدار برخوردار باشد این نوع پرینتر سه بعدی پاسخ به خواسته شماست. پرینتر سه بعدی seremon D1

قبلی بعدی

پاور برق

کیفیت عالی نوع meanwhile 24 ولت - 350 وات

دقت بالا پرینت

دقت پرینت از 100 میکرون واقعی به بالا

دارای سنسور های هوشمند

دارای سنسور هوشمند اتمام فیلامنت - دارای سنسور بازگشت به کار بعد از قطع برق -دارای LED نشان دهنده اتمام فیلامنت

مادربرد تقویت شده

درایورهای سایلنت، مادربرد بی صدا و چیپ ATMEL 2560 MASTER

سایز بزرگ پرینت

ابعاد سایز قابل چاپ : 380*225*300

دمای نازل بالا

پشتیبانی از دمای نازل تا 250 درجه اجازه استفاده از فیلامنت های بیشتر

بدنه ای کاملا پایدار

بدنه با آهن تقویت شده

تک نازل

طراحی نسل جدید نازل های با کمترین گرفتی و استفاده از یک فن قدرتمند

چسبندگی بهتر

برای حرکت در راستای z از دو محور استفاده شده است. اینکار هم کیفیت پرینتر رو افزایش میدهد و هم تاثیر لرزش دستگاه روی قطعه را به حداقل میرساند.

از دیگر قابلیت های این پرینتر سه بعدی

استفاده از یک پاور برق قدرتمند 24 ولت با توان 350 وات و پشتیبانی از برق مصرفی 115 ولت تا 235 ولت میتواند در زمان کوتاهی هیت بد شمارو گرم کند.

انواع منبع تغذیه مینول منبع تغذیه دی سی مینول که برای تامین ولتاژ دی سی استفاده میشود. منبع تغذیه سوئیچینگ مینول که در جهت کاهش ولتاژ، جریان های برق را یکسو کرده تا سیستم به ولتاژ مورد نظرش دست پیدا کند. منبع یو پی اس که در هنگام قطعی برق به کمک شما می اید و انژی ها را تامین میکند مانند دستگاه های برق اضطراری که در مکان های مختلف مورد استفاده قرار میگیرد. منبع تغذیه سوئیچینگ مینول با ولتاژ های بالا برای تامین ولتاژ های بالا مورد استفاده قرار میگیرد.

جنس بدنه شیت متال برش خورده
استفاده از شیشه های محکم و ضد لرزش
پایدار-ضد لرزش-پرینت بی دردسر

برد ATMEGA 2560 قابلیت های زیادی دارد 1-حرکت ساده و روان 2-تقسیم کننده مناسب گرما 3-تثبیت ولتاز ورودی 4-...

قبلی بعدی

LED

دارای led های که برای روشن نگهداشتن محفظه در طول شبانه روز

دقت محور xy

0.012 میلیمتر

دمای نازل بالا

پشتیبانی از دمای نازل تا 250 درجه اجازه استفاده از فیلامنت های بیشتر - دارای محفظه حفظ دما برای فیلامنت های که سختی چاپ دارند مانند ABS

قبلی بعدی

اکسترودر BOWDEN

طراحی نسل جدید نازل های با کمترین گرفتی و استفاده از یک فن قدرتمند

چسبندگی بهتر

دارای پد سیلیکونی روی پلتفرم شیشه ای برای چسبندگی لایه اول و جداساری آسان تر - گرم شدن سریع تر - دیگه مشکل تاب برداشتن قطهه ندارید - استفاده مکرر از پد حرفه ای- داشتن یک لایه اول عالی

ادامه مطلب...

10 خرداد 1400

توسطپیمان سرحانی

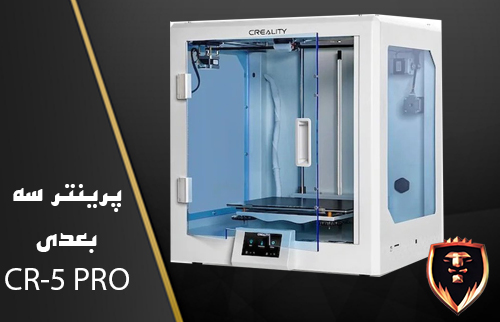

پرینتر سه بعدی CR-5PRO

اگر به یک پرینتر صنعتی سه بعدی رومیزی نیاز دارید، بهترین گزینه ممکن پیش روی شماست. پرینتر سه بعدی CR-5PRO

تک نازل
پشتیبانی از چند متریال
دقت چاپ بالا

با داشتن پرینتر های CR-5 PRO میتونید در خونتون همانند دفتر محل کار یک بیزینس بدون دردسر و راحت راه بندازید. این نوع پرینترهای اطمینان انجام یک کار بدون نقص و بدون نیاز به چک کردن مدوام پرینتر سه بعدی به شما ارائه میدهند. سایز پرینتر این پرینتر منحصر به فرد در ابعاد نیمه صنعتی محسوب می شود. سایز قابل چاپ با این پرینتر ها : 380*225*300 میلیمتر است. که به جرات میتوان گفت از پس بیشتر مدل های که نیازمند چاپ سه بعدی هستند بر میاد. حتی اگر مدل سه بعدی شما بزرگتر صفحه ساخت دستگاه پرینتر سه بعدی FDM شماست نگران نباشید. میتونید خیلی راحتر قطعات را چند تکه پرینت کنید. و سپس با استفاده از چسب 123 یا برای فیلامنت PLA از ماده کلروفورم و برای فیلامنت ABS از ماده استون جهت جوش دادن و چسباندن آنها نیز استفاده کنید.

قبلی بعدی
