انواع فیلامنت های پرینتر سه بعدی

بیشتر بدانید

12 آوریل 2021 توسطنوید مقتدر

فیلامنت ABS در پرینتر سه بعدی

فیلامنت ABS در پرینتر سه بعدی احتمالاً محبوب ترین ترمو پلاستیک برای قالب گیری تزریقی است ، بنابراین همه جا آن را پیدا می کنید! سیستم های لوله کشی ، آلات موسیقی ، لوازم خانگی ، درپوش های صفحه کلید ، لگو ، کانوها و حتی تلویزیون های LCD و LED و حتی مانیتورهای رایانه.

این ماده عمدتا به دلیل مقاومت در برابر ضربه در دمای پایین و ایجاد قطعات سبک شناخته شده است، پلاستیک ABS در بازار چاپ سه بعدی FDM نیز بسیار محبوب است .

اکریلونیتریل بوتادین استایرن که به اختصار (ABS) گفته می شود به وضوح یکی از پلاستیک های با مورد استفاده بسیار زیاد است. این اولین بار در دهه 1940 در دسترس بود و در ابتدا به عنوان جایگزینی برای Bakelite به بازار عرضه شد. اما تنها در دهه 1950 بود که به پلاستیک محبوب در سراسر جهان تبدیل شد.

ABS بر خلاف PLA که از مواد زیست تخریب پذیر ساخته شده اما ABS از پلیمر های نفتی و پایه و اساس تشکیل دهنده آن از مواد نفتی می باشد .

امروزه در بسیاری از صنایع بسیار ارزشمند است ، زیرا پردازش آن آسان است و به راحتی ماشینکاری می شود. تکنیک های رایج ماشینکاری شامل تراشکاری ، اره ، فرز ، برش قالب و برش می باشد. بدون رنگ ، رنگ مایل به زرد دارد (شیری رنگ) و معمولاً به دو مدل رایج ورق ای (sheet) و لوله ای در بازار عرضه میشود. فیلامنت ABS در پرینتر سه بعدی

قطعات پرینت شده با ABS

ABS به عنوان یک پلیمر ترموپلاستیک بدون تغییر در خصوصیات شیمیایی ذوب و سرد می شود. با توجه به دمای نسبتاً پایین مورد نیاز برای ذوب ، این امر باعث ایجاد فیلامنتی جالب توجه برای پرینتر های سه بعدی شود. فیلامنت ABS در پرینتر سه بعدی

تا قبل از ورود فیلامنت PLA به بازار های پرینتر سه بعدی ، ABS محبوب ترین ماده برای پرینت سه بعدی بود. هنوز هم ، یکی از بهترین گزینه های مواد برای پرینت سه بعدی قطعات با دوام ، مقرون به صرفه ، به ویژه در کاربردهای تجاری مانند نمونه سازی سریع ، همچنان باقی مانده است. فیلامنت ABS در پرینتر سه بعدی

علاوه بر این ، ABS در صورت استفاده صحیح ، سطحی با کیفیت ای عالی را ارائه می دهد ، که به خودی خود برای بسیاری یک چالش است. همچنین برای مثال در کاربردهای با درجه حرارت بالا مانند قطعات پرینتر سه بعدی مناسب است. فیلامنت ABS در پرینتر سه بعدی

فرایند تولید ABS

این پلیمر ترموپلاستیکی است که “ترپلیمر(terpolymer)” نامیده می شود و اغلب با پلیمریزاسیون اکریلونیتریل و استایرن در حضور پلی بوتادین عموماً 20٪ اکریلونیتریل بدست می آید. ، 25٪ بوتادین و 55٪ استایرن. بنابراین دستکاری این نسبت ها می تواند خواص ABS را اصلاح کند. به عنوان مثال استایرن ، عنصری است که به ABS استحکام و درخشندگی می بخشد ، در حالی که بوتادین به آن مقاومت در برابر ضربه و ویژگی های دمای پایین می دهد. فیلامنت ABS در پرینتر سه بعدی

صنعت تزریق پلاستیک یکی از اصلی ترین مصرف کنندگان پلاستیک ABS است ؛
این ماده دارای استحکام خوب ، مقاومت در برابر ضربه بالا و سبک بسیار زیاد است
در حالی که از نظر قیمت بسیار مقرون به صرفه است.

چند سالی است که این یکی از مواد محبوب در بازار چاپ سه بعدی FDM ، یکی از اولین فیلامنت هایی است که با استفاده از PLA در بخش مورد استفاده قرار می گیرد ، چاپ هر دو ماده از سایر ترموپلاستیک های فنی و ارزان قیمت آسان تر است.

ویژگی های فیلامنت ABS چیست ؟

ABS که به صورت فیلامنت هایی با قطر 1.75 میلی متر یا 2.85 میلی متر و در چندین رنگ موجود است

برای بسیاری از صنایع که می خواهند قطعات عملکردی یا نمونه های اولیه را به صورت سه بعدی پرینت کنند ، ویژگی های جالبی دارد.

اگرچه چاپ نسبت به PLA دشوارتر است ، اما ABS به دلیل مقاومت در برابر ضربه و درجه حرارت بالا ماده ای بسیار محبوب برای کاربران چاپ سه بعدی است.

مات است ، سطوح صاف و براق را ارائه می دهد و می تواند توسط فرآیندهای شیمیایی با استفاده از استون جوش داده شود.

دمای ذوب ABS در حدود 210 درجه سانتی گراد است ، بنابراین توصیه می شود دمای اکستروژن بین 230 تا 260 درجه سانتیگراد باشد.

استفاده از صفحه بد (Heat bed)، (بین 80 تا 130 درجه سانتیگراد) الزامی است: این فیلامنتی است که در اثر تماس با هوا کوچک می شود که به این پدیده شرینکیج (shrinkage) گفته می شود که این باعث کوچک شدن قطعه (یا تاب خوردن آن) و در نتیجه جدا شدن از صفحه می شود. برای قطعات بزرگ حتی توصیه می شود از چسب مخصوص مانند Kapton یا لاک چسب استفاده کنید.
سرانجام ، یک پرینتر سه بعدی با محفظه بسته مناسب است زیرا پلاستیک ABS ذرات ساطع می کند که می تواند برای کاربر خطرناک باشد.

هنگام چاپ با این پلیمر ترموپلاستیک ، پردازش کمی لازم است ، این یک مزیت اصلی است که باعث صرفه جویی در وقت در تولید قطعات پیچیده می شود.

با کمی تغییر شکل مشاهده شده می توان آن را رنگ آمیزی کرد و به خوبی مقاوم کرد. سرانجام ، این ماده ای است که باید خشک نگه داشته شود زیرا رطوبت هوا را جذب می کند ، که پرینت آن را بسیار دشوارتر می کند. فیلامنت ABS در پرینتر سه بعدی

مزایا

خواص مکانیک خوب :

این فیلامنت محکم ، سخت و بادوام شناخته شده است. این در برابر خراش مناسب است و مقاومت خوبی در برابر گرما ، برق و مواد شیمیایی روزمره دارد. ABS کمی انعطاف پذیر است و بنابراین شکننده تر از PLA است. اگر تیکه ای ازفیلامنت ABS را حرکت دهید و قبل از شکستن آن را دقیق نگاه کنید وبیشتر از حد معمول خم کنید ، در حالی که PLA خیلی راحت تر می شکند.

پرداخت راحت :

ABS بسیار آسان تر از PLA است. همچنین می توان آن را با بخار استون ، که به طور کامل تمام خطوط لایه را از بین می برد و یک سطح تمیز و صاف را ایجاد می کند ، پرداخت کرد.

قیمت ارزان و رقابتی نسبت به دیگر مواد مصرفی پیرنتر های سه بعدی: فیلامنت ABS در پرینتر سه بعدی

این یکی از ارزانترین فیلامنت های موجود است . ABS با توجه به خصوصیات مکانیکی برتر خود ارزش زیادی را نسبت به قیمت پرداخت شده ارائه می دهد.

معایب

بخار سمی :

در حین پرینت ABS مواد شیمیایی بد بو و سمی ترشح می شود. در حالی که تمام فیلامنت ها ذرات فوق ریز (UFP) آزاد می کنند ، شناخته شده است که ABS مقدار بیشتری از ترکیبات آلی فرار خطرناک (VOC) مانند استایرن را منتشر می کند. تحقیقات نشان می دهد غلظت ذرات ABS 33 تا 38 برابر بیشتر از PLA بود. البته این مسئله می تواند براحتی با قرار دادن پرینتر در یک اتاق با تهویه مناسب حل شود.

شرایط سخت پرینت سه بعدی

این امر به مدیریت درجه حرارت مناسب نیاز دارد ، زیرا برای جلوگیری از ترک خوردگی یا تقسیم لایه ها باید به آرامی سرد شود. پیچش یا حلقه زنی نیز خصوصاً برای اشیایی که سطح ایستاده بزرگی دارند و پرینترهای سه بعدی غیر محصور هستند نیز مسئله ساز است. کاملاً به تختخواب گرم نیاز دارد. برای رفع این مشکل هم می توان از کاور برای پرینتر سه بعدی در حین پرینت استفاده کرد .

حساسیت به اشعه ماورا بنفش (UV)

ABS به اشعه ماورا بنفش حساس است ، بنابراین می تواند در اثر تابش مستقیم خورشید آسیب ببیند. به همین دلیل ، پرینت سه بعدی قطعات خارجی با ABS توصیه نمی شود. PETG و ASA گزینه های خوبی برای چنین کاربردهایی هستند. فیلامنت ABS در پرینتر سه بعدی

به عنوان آخرین نکته ABS در هنگام ذخیره سازی نیاز به مراقبت ویژه دارد ، زیرا این ماده ماده رطوبت شناسی است (آب را جذب می کند). استفاده از فیلامنت مرطوب باعث اذیت شدن اپراتور های پرینتر های سه بعدی است ، بنابراین تا آنجا که ممکن است سعی کنید ABS را هنگام استفاده از آن در یک ظرف خشک ذخیره کنید.

تخصص های تیم ما کلیک کنید و ببینید

بیشتر بدانید

آموزش ساخت لیتوفان

11 آوریل 2021 توسطپیمان سرحانی

تاریخچه لیتوفان از خلق اولین لیتوفین تا یک اثر منحصر به فرد

تاریخچه لیتوفان در طی 2 قرن

اولین سوال میلیون دلاری !!!

لیتوفان چیست ؟

لیتوفان و یا لیتوفین روشی است که میتوانید به اثار هنری، عکس های خودتان، یک منظره، عکس های روزهای خوش جان تازه ببخشید.زمانی که نور به پشت لیتوفان چاپ شده شما بتابد، شکل شما نمایان میشود. نحوه کارکرد لیتوفان را به طور کامل شرح میدهیم . در پایان این مقاله و قسمت بعد شما ساخت یک لیتوفان را به عنوان مرکز خدمات پرینت سه بعدی، یا چاپ کارهای شخصی فرا میگیرید.

کلمه “لیتوفان” از یونانی “litho” گرفته شده است که از “lithos” به معنی سنگ یا سنگ است و ” فاینین “به معنای” باعث ظهور “یا” باعث ظهور ناگهانی “.

از این معنا برای لیتوفان “نور در سنگ” یا “ظاهر شدن در سنگ” بدست آمده است زیرا تصویر سه بعدی هنگام روشن شدن با منبع نور پشتی ناگهان ظاهر می شود.

تاریخچه لیتوفان به سالهای خیلی قبل برمی گیرد

این فرم هنری منحصر‌به‌فرد به سلسله دودمان تانگ چین در قرن هفتم رسیده است.

مورخان بر این اعتقاد دارند که این هنر که به اچینگ یا حکاکی تصویر به روی یک تکه پرسلن ساخته میشود در سالهال 1827 توسط شخص هنرمندی به Baron Paul de Bourgoing یک دیپیمات فرانسوی اولین لیتوفان ساخته شد. با اختراع فرآیند “email ombrant” (تزئین سفال) لیتوفان ها

سلسله مینگ قرن شانزدهم، با تصاویر کاغذی نازک – چیزی شبیه به صفحه نمایش‌های کوچک با مناظر در زیر یا روی آن‌ها ساخته شده است. همچنین گفته می‌شود که در چین محصولاتی با طرح‌های دقیق، حک شده و قالبی تولید شده است. تاریخچه لیتوفان

Ben Malouf با استفاده از چاپ سه بعدی لیتوفان، به بازآفرینی نقاشی‌های کلاسیکی مانند ” شب پرستاره ونگوگ” پرداخت برای این کار، از چاپگرهای سه بعدی LulzBot استفاده کردم.
شبِ پُرستاره (به هلندی: De sterrennacht) یک نقاشی رنگ روغن است که توسط نقاش و طراح معروف سمبولیسم هلندی، ونسان ون گوگ، در سال ۱۸۸۹ خلق شده‌است. این اثر نه‌تنها یکی از شاهکارهای ون گوگ است، بلکه به‌عنوان یکی از نمادهای هنر نوگرای اروپا نیز به‌شمار می‌آید.

این لیتوفان‌‌ها، فوق‌العاده زیبا، ضخیم و عمیق هستند برخلاف آن‌چه که قبلا وجود داشته است. این طرح‌ها بر ایده هنر سنتی ایجاد لیتوفان‌ها تأکید می‌کند، اما چندین مرحله برای ایجاد تصاویر نوری به وجود می‌آورد. تاریخچه لیتوفان

ون گوگ این اثر را در بیمارستانی روانی در سن-رمی-دو-پروانس در جنوب فرانسه که در آن بستری بود و یک سال قبل از مرگ خود کشید. این اثر هم‌اکنون در موزه هنر مدرن در نیویورک نگهداری می‌شود. تاریخچه لیتوفان

لیتوفان ها توسط صنعتگران متخصص اروپایی ساخته می شوند که از ابتدا به عنوان تصویری حک شده با موم گرم روی یک صفحه شیشه ای ساخته شده اند. سپس این نور پس زمینه و تراشیده شد. گاهی میز کنده کاری نزدیک پنجره بود و زیر میز آینه داشت تا نور ثابت برای کنده کاری تأمین شود. یک مدل ساز تصویر را روی یک صفحه موم تخت حکاکی شده و نقش برجسته کپی می کند. جایی که موم نازک تراشیده می شود ، بیشتر می درخشد. البته در جایی که ضخیم ترین موم تراشیده شده بود ، نور کمتری تابیده می شد.

الب گچ گچ از موم ریخته شد. گاهی اوقات برای تولید قالبهای متعدد از فلز ریخته می شد. گچ ها از قالب خارج شده و سپس تا حدود 2300 درجه فارنهایت شلیک شدند. ظروف چینی شامل حدود 66٪ کائولن ، 30٪ فلدسپات و 4٪ سنگ صابون است. معلوم شد که تا حدود 60٪ از ظروف ظروف کوره می شوند یا ترک می خورند و باعث بی فایده شدن آنها می شود. لیتوفان های تکمیل شده ضخامت چیزی در حدود یک شانزدهم اینچ تا ضخامت تقریباً یک چهارم اینچ (1.5 تا 6 میلی متر) دارند. ، ایتالیا ، نروژ ، پرتغال ، روسیه ، سوئد و ولز در قرن نوزدهم. لیتوفان ها توسط صدها هزار توسط شرکت هایی مانند Wedgwood در انگلیس ، پرسلن Meissen در Dresden و در وسط هجده صدها ساخته شد. Belleek در ایرلند. لیتوفان در آن زمان در ایالات متحده نیز تولید شد ، اما تقریباً به اندازه اروپا نبود. موضوعات محبوب لیتوفان ها مضامین مذهبی ، پرتره ، صحنه های ژانر ، ایده های ادبیات مانند داستان هایی از کتاب مقدس و شاهکارها بود. برخی از لیتوفانها حتی وقایعی مانند افتتاح برج ایفل را در سال 1889 گرامی داشتند.

ساموئل كولت 1855 لیتوفان
لیتوفانها با قالبهای مختلف از پلاكها به پنجره ها تا سپرهای شمع آویزان می شدند. آنها همچنین در صفحه های شومینه ، چراغ های شب ، گرم کننده های چای و جعبه های کبریت بودند. بسیاری از آنها تکه های ته آبجو ، لیوان و فنجان بودند. برخی از آنها زیور آلات یادگاری از تصاویر اروتیکا بودند. آنها حتی در فانوس ها و لامپ ها بودند. لیتوفان های مینیاتوری نادر قطعاتی از وسایل خانه عروسکی هستند. تاریخچه لیتوفان

با توجه به هنری بارنارد ، اولین زندگینامه نویس ساموئل کلت ، کلت سفارش داد و آن را در خانه جدید خود نصب کرد ( “Armsmear “) در هارتفورد ، کنتیکت ده ها لیتوفان که او در سالهای 1855 و 1856 در برلین خریداری کرد. کلت احتمالاً این ایده را از نمایشگاه بزرگ (کاخ بلورین) 1851 در لندن یا نمایشگاه بزرگ نیویورک در سال 1853 یا در یک بازدید پروس در سال 1854. مناظر و عکسهای زیبا برای اتاقهای عمومی و خصوصی همسر کلت بود. شیشه های الهام بخش مخصوص پنجره های اتاق خواب طبقه بالای کلت بود. لیتوفانها با ذاتی طنز در پنجره های اتاق بیلیارد کلت در خانه جدید او قرار گرفتند. یکی از موارد جالب توجه نبرد ترافالگار بود. دیگران از قلعه Stolzenfels واقع در رودخانه راین و نمایی از Koblenz بودند. بارنارد لیتوفان ها را به عنوان “یک گالری هنری واقعی” توصیف کرد. عکسی از Armsmear که بین سالهای 1857 و 1861 گرفته شده استWikipedia site:abadgar-q.com

ساموئل کلت ساموئل کلت (به انگلیسی: Samuel Colt) صنعتگر و مخترع آمریکایی بود. او بنیان‌گذار شرکت اسلحه‌سازی کلت بوده و اختراع رولور را به او نسبت می‌دهند. در خانه خود پنجره ای داشت که از 111 لیتوفان که عکس خود ساموئل کلت بود تشکیل شده بود. این عکس ساموئل کلت را نشان میدهد که یک ریولور (هفت تیر) که خود مخترع آن سلاح هست در دست خود گرفته است.

این فرآیند در قرن نوزدهم بسیار وقت‌گیر و گران بود. تقریبا پس از ۲۰۰ سال و به لطف چاپ سه بعدی، به پرینت سه بعدی لیتوفان پرداخته شد. این روند در حال حاضر فوق‌العاده و مقرون به صرفه و بسیار آسان است.

با پیشرفت چشم افزون تکنولوژی و افق قیمت ها به مرور زمان داشتن یک لیتوفان خاص در خانه هر کسی دیگه یک رویا نیست، چیزی که شاهدش هستیم، خلاقیت های به کار رفته از جمله طراحی های جذاب و شیک به عنوان پایه نگهدارند، بعضا شاهد طراحی یک باکس متشکل از 4 عکس لیتوفان و نورهای که توسط قطعات الکترونیکی تعیبه شده اند. خلاقیت برای لیتوفان انتها ندارد….

تفاوت های بین لیتوفانی که پرینتر سه بعدی تولید میکند با لیتوفان های سنتی که از معمولا از جنس پرسلن(لمینیت سرامیکی) یا سنگ های نازک بودند وجود دارد.

پرینت سه بعدی یک لیتوفان با استفاده از روش FDM یکی از متداول ترین روش های چاپ سه بعدی این روزها جایگاه جدیدی رو بین افرادی که با پرینتر سه بعدی سر و کار دارند پیدا کرده است، بدون شکل دیدن یک لیتوفان پرینت شده در اولین نگاه ممکن است شما را دچار شک کند !! تاریخچه لیتوفان

چون تنها چیزی که میبینید یک تکه پلاستیک است که شکل نا مفهموی با برجستگی نازک و کلفت روی آن نقش بسته ! ولی زمانی که آن را رو به رو نور میگیرید و نور به پشت لیتوفان میخورد به خاطر پستی و بلندی هایی که حین فرایند پرینت روی شکل نقش بسته به طرز معجزه آسایی نمایان میشود. تاریخچه لیتوفان

تخصص های تیم ما کلیک کنید و ببینید

اکشن فیگوردلیل و راه حل مشکل چاپ

بیشتر بدانید

10 آوریل 2021 توسطنوید مقتدر

تفاوت فیگور و اکشن فیگور با عروسک

تفاوت فیگور و اکشن فیگور DOLL VS FIGURE VS ACTION FIGURE

اگر به طور کلی بخواهیم بین عروسک ها با فیگور و اکشن فیگور تفاوت قائل شویم می توانیم به اینصورت بیان کرد که ،عروسک مدل کوچکی از انسان (به طور معمول نوزاد یا دختر) ، به عنوان اسباب بازی کودک استفاده می شود در حالی که اکشن فیگورها مدل هایی هستند که نشان دهنده یک شخص یا شخصیت خیالی هستند که شناخته می شوند.تفاوت فیگور و اکشن فیگور

این یک روش ساده و مستقیم برای تعیین تفاوت است اما بیایید کمی عمیق تر شویم. وقتی این کار را می کنیم ، خواهید دید که هیچ چیز به همان راحتی که به نظر می رسد ساده نیست. و به نظر می رسد هرچه بیشتر به آنها نگاه کنیم اختلافات کمتر به چشم می آید .

فیگور و اکشن فیگور چیست ؟

فرض کنید که “عروسک ها” یک وسیله بازی دخترانه هستند در حالی که چهره های اکشن فیگور عمدتا برای پسران تولید می کنند. حتی ممکن است برخی بگویند که عروسک ها لباس های متنوعی دارند در حالی که لوازم جانبی اکشن فیگور شامل وسایل ورزشی ، وسایل جنگی و… است.

اما این تصورات ممکن است کمی قدیمی به نظر برسد. به خصوص وقتی در نظر بگیرید که بسیاری از موارد استثنایی در این تعمیم وجود دارد که فقط با قالب متناسب نیست. بنابراین ، قبل از اینکه نگاهی به تفاوت ها و استثناها بیندازیم بیایید یک لحظه به تاریخ هر کدام نگاهی کنیم.

تاریخچه فوق العاده عروسک ها

اولین عروسک هایی که ما از خشت و چوب ساخته ایم و مربوط به تمدن های باستان مصر ، یونان و روم است. آنها در جادوها و آیین های مذهبی در سراسر جهان استفاده شده است. حتی از اسباب بازی های ساده گرفته تا هنرهای فانتزی ساخته شده از ظروف چینی نیز متغیر هستند. و همه جا از اروپا ، آفریقا ، آسیا و قاره آمریکا یافت شده است.
تفاوت فیگور و اکشن فیگور

عروسک های G.I.Joe | اکشن فیگور متولد می شود

در حالی که عروسک ها دارای تاریخچه غنی هستند ، شخصیت های اکشن فیگور تاریخچه کوتاهی دارند که از سال 1964 آغاز می شود. این زمانی است که هاسبرو برای فروش عروسک های G.I.Jo خود از اصطلاح “اکشن فیگور” استفاده کرد.

آنها این کار را برای تصرف بازار پسر بچه هایی انجام دادند که “عروسک ها” را به عنوان یک اسباب بازی دخترانه می دیدند. و البته ایده آنها کار کرد. عروسک G.I Jo کمک کرد Hasbro به یکی از بزرگترین شرکت های اسباب بازی سازی در آمریکا تبدیل شود. اما ، حتی در آغاز مرز خیالی عروسک ها و شخصیت های اکشن فیگور مبهم بود.

عروسک اصلی GI Jo همین اشکن فیگور بود. این یک کپی پلاستیکی به طول 11.5 اینچ بود که شخصی به طور خاص به عنوان یک اسباب بازی برای کودکان ساخته شده است.

ممکن است ماکت یک مرد باشد. ممکن است مفاصل و لباس فرم نظامی کامل با برچسب های سگ داشته باشد. اما در اساسی ترین اصل این یک عروسک بود.

بنابراین ، اگر بیان چیزی نباشد که شخصیت های اکشن فیگور را از عروسک ها جدا کند ، شاید این لوازم جانبی باشد. عروسک اصلی GI Jo همراه با لباس نظامی و برچسب های سگ بود. آنها به عنوان اولین اقداماتی که تاکنون به بازار عرضه شده است ، به طور گسترده ای پذیرفته شده اند. بنابراین ، می توانیم فرض کنیم این لوازم جانبی است که اولین GI Jo را متفاوت کرده است.تفاوت فیگور و اکشن فیگور

آیا یک عروسک می تواند به عنوان یک فیگور و اکشن فیگور دانست ؟

ببایید مقایسه بین باربی و G.I.Joe را کنار بگذاریم و به سرزمین جادوگر اوز سفر کنیم. اگر فیلم را تماشا کرده باشید . می دانید گلیندا جادوگر خوب جنوب کیست.

او جادوگری است که از دوروتی به اوز استقبال می کند ، او را “برای دیدن جادوگر” می فرستد و برای نجات او را به مزارع خشخاش کوچ می کند. او یک لباس صورتی ، تاج براق و یک عصای جادویی به تن داشت. اما ، این واقعیت را کنار بگذارید ، قطعاً می توان گفت که عروسک مدل کوچکی از انسان است که به عنوان اسباب بازی کودک استفاده می شود.

فکر نمی کنم کسی با این مشکل داشته باشد ، احتمالاً به راحتی می توان گفت که یک اکشن فیگور عروسکی است که نوعی عمل را به تصویر می کشد. نحوه به تصویر کشیدن عمل می تواند بسیار متفاوت باشد. و اینکه آیا اصلاً اقدام خاص و یا معروف مانند رقصیدن جوکر بر روی پله ها را به تصویر می کشد یا خیر جای بحث دارد. بنابراین ، تفاوت واقعی این دو چیست؟ واقعا هیچ چیز
تفاوت فیگور و اکشن فیگور

فیگور چیست؟

اگر سری به اسباب بازی‌ فروشی‌ های بزرگ زده باشید، حتما شما هم با محصولات پلاستیکی کوچکی که شمایل مجسمه مانند دارند رو به رو شده‌ اید. این مجسمه‌ های کوچک که به آن‌ ها فیگور می‌ گویند؛ معمولا شبیه سازی حالت‌ های شخصیت‌ های انیمیشنی یا فیلم‌ های سینمایی هستند. این عروسک‌ ها را در حالت‌ های مختلفی تولید کرده‌ اند. فیگورها در واقع در دسته اسباب بازی‌ ها قرار گرفته و از پلاستیک تولید می‌ شوند. این اسباب بازی‌ ها برخلاف تصور عموم برای بازی کردن نبوده و بیشتر کلکسیونرها آنها را جمع آوری می‌ کنند. فیگورها دارای بدنی ثابت بوده و قطعات متحرک ندارد. سرباز‌های پلاستیکی و نمونه‌ هایی از ابر قهرمان‌ ها جزو اولین فیگورهایی بوند که در دنیا تولید شدند.

فیگور شخصیت‌ های کارتونی و انیمیشن‌ ها

حتما شما هم بارها انیمیشن‌ های معروف و یا حتی کارتون‌ های به روز دنیا را دیده‌ اید. از کارتون‌ های بچگانه گرفته تا انیمیشن‌ ها و انیمه‌ های ژاپنی که بین نوجوانان و جوانان بسیار محبوب هستند. این فیلم‌ ها و انیمیشن‌ ها بزرگترین الهام بخش تولید کنندگان فیگورها بوده‌ اند. آن ‌ها با الهام از شخصیت‌ های معروف و محبوب در این فیلم‌ ها و کارتون‌ ها، فیگورهایی که مشابه همان شخصیت هستند را تولید می‌ کنند.

فیگور فیلم‌ های سینمایی

یکی دیگر از معروف‌ ترین فیگورهایی که تولید شده‌ اند، مربوط به شخصیت‌ هایی هستند که در فیلم‌ های سینمایی بازی کرده‌ اند. مثلا فیگور‌های مربوط به شخصیت‌ های مارول و دی سی که همگی بین اقشار مختلف جامعه بسیار محبوب هستند. معرو‌ف‌ ترین فیگورهایی که برای ساخت آنها از فیلم‌ های سینمایی الهام گرفته‌ اند؛ مربوط به فیگور جوکر و اسپایدرمن یا مرد عنکبوتی است.

فیگور شخصیت‌ های تخیلی

شخصیت‌ های تخیلی زیادی در دنیای کتاب‌ ها زندگی می‌ کنند. معروف‌ ترین آنها هم هری پاتر است. این شخصیت تخیلی و دیگر شخصیت‌ هایی که در کتاب‌ ها و توسط نویسنده‌ ها خلق شده‌ اند، نیز فیگورهای خاص خود را دارند. در بین کلکسیونرها فیگورهای مربوط به شخصیت‌ های کتاب هری پاتر بسیار معروف هستند. یکی دیگر از شخصیت‌ های معروف دراکولا است و فیگورهای این شخصیت به شدت محبوب هستند.

فیگور شخصیت‌ های واقعی

شخصیت‌ های واقعی در دنیا وجود دارند که تاثیرات زیادی در دنیا داشته‌ اند. برای علاقه‌ مندان فیگور این شخصیت‌ ها نیز تولید شده است. حتما فیگورهایی از افراد معروفی مانند انیشتین و یا استیو جابز را دیده‌ اید. از شخصیت‌ های دیگر معروف دنیا نیز فیگورهای محبوب تولید شده است.
به طور کلی حوزه فیگورها بسیار وسیع‌ است. در هر زمینه‌ ای شما خواهید دید که فیگورهای جذابی تولید شده‌ اند. اما نکته مهم در مورد این فیگورها این است که آنها برای بازی کردن نیستند و اندام ثابتی دارند. کلکسیونرهای جوان و نوجوان جزو طرفداران پروپاقرص این فیگورها هستند. رنگ فیگورها ثابت بوده و با شستشو یا نور خورشید کمرنگ نمی‌ شوند.

اکشن فیگور

اکشن فیگورها، همان فیگورها هستند. دقیقا با همان شباهت و همان شخصیت‌ ها. با این تفاوت که در ساخت اکشن فیگورها از قطعات یکپارچه استفاده نمی‌ شود. اکشن فیگورها معمولا دارای دست‌ ها، پاها، سر یا لوازم جانبی متحرک هستند. برای مثال اگر اکشن فیگور یک شخصیت را با فیگور آن مقایسه کنید؛ متوجه خواهید شد که اکشن فیگور ها دارای دست‌ ها و پاهای متحرک هستند. حتی اجزای جانبی آن نیز قابل جدا شدن از بدنه اکشن فیگور بوده و دوباره به آن متصل می‌ شود.
این را در نظر داشته باشید که هم اکشن فیگورها و هم فیگورها هر کدام طرفداران خاص خود را دارند. برای برخی از افراد فیگورها از نظر ظاهری جذابیت کمتری دارند. اما برخی دیگر فیگورها را به اکشن فیگورها ترجیح می‌ دهند.

اسباب بازی

در دسته لوازم سرگرمی دسته‌ ای به نام اسباب بازی وجود دارد. تقریبا به هر چیزی که سرگرم کننده باشد برچسب اسباب بازی می‌ زنند. این دسته بندی از آنجا می‌ آید که اسباب بازی‌ ها در واقع اسباب و لوازمی برای بازی هستند. هر کدام از آنها نیز دسته بندی‌ های خاص خود را دارند. برای مثال اکشن فیگورها و فیگورها نیز در دسته بندی اسباب بازی‌ ها قرار می‌ گیرند. انواع اسباب بازی‌ ها متحرک و ثابت در مدل‌ های مختلف می‌ توانند سرگرم کننده باشند.

عروسک

اگر چه نباید به انواع اسباب بازی‌ ها جنسیت داد، اما عروسک واژه‌ ای است که با کاف تصغیر نشان دهنده این است که اسباب بازی عروسک یک عروس کوچک شده است. پس این دیدگاه به وجود می‌ آید که عروسک‌ ها مخصوص دخترها طراحی شده‌ اند. عروسک‌ ها هم در دسته اسباب بازی‌ ها قرار می‌ گیرند. آنها را از پارچه و پلاستیک می‌ سازند. تفاوت این اسباب‌ بازی با اکشن فیگورها و فیگورها این است که از آن برای بازی استفاده کرده و آن را کلکسیون نمی‌ کنند. عروسک‌ های زیادی در اشکال حیوانات و حتی دختران و پسران تولید می‌ شوند. مخاطب عروسک‌ ها بیشتر کودکان هستند. انواع پارچه‌ ای و پولیشی آن برای نوزاد تا کودکی بسیار مناسب است. اما در نظر داشته باشید که استفاده از عروسک جنسیت خاصی نداشته و چه پسرها و چه دخترها می‌ توانند از آنها استفاده کنند.
این نکته در خصوص اکشن فیگورها و فیگورها نیز صادق است. اگر چه ممکن است آن‌ ها از روی شخصیت‌ ها مرد تولید شده باشند؛ اما به این معنی نیست که خانم‌ ها نمی‌ توانند از آن استفاده کنند. خانم‌ های زیادی هستند که جزو کلکسیونرهای اکشن فیگورها و فیگورها هستند.

تخصص های تیم ما کلیک کنید و ببینید

بیشتر بدانید

دلیل و راه حل مشکل چاپ

8 آوریل 2021 توسطپیمان سرحانی

layer-height کیفیت پرینتر سه بعدی

layer-height کیفیت پرینتر سه بعدی چقدر است ؟

همانطور که میدانیم روش ساخت تکنولوژهای افزودنی به صورت لایه به لایه است. در پرینترهای FDM SLA DLP SLS و …. از روش ساخت لایه روی لایه تشکیل میشود، حال یا مواد به صورت فیلامنت در پرینتر سه بعدی fdm استفاده میشود یا به صورت رزینی در پرینترهای SLA DLP به صورت لایه ای شکل را تشکیل میدهند. layer-height رزولوشن پرینتر سه بعدی

به سراغ تعریف Layer Height میرویم. به طور مثال در پرینترهای سه بعدی FDM زمانی که نازل برای اولین برای سطح هیت بد را لمس میکند، و با توجه با کالیبره بودن هیت بد نسبت به اندازه نازل (نازل 0.4 باید به راحتی کاغذ A4 از زیر نازل و روی صفحه هیت بد عبور کند) اولین لایه به صورت مواد مذاب از نازل بیرون می اید و روی هیت بد میریزد. اندازه این لایه را چه کسی تعیین کرده ؟

زمانی که ما مدلی رادر نرم افزار های طراحی مدلسازی میکنیم، از آن خروجی STL میگیریم.

layer-height کیفیت پرینتر سه بعدی
مرحله بعد وارد کردن مدل سه بعدی به داخل نرم افزارهای اسلایسر است.

به طور مثال در نرم افزار اسلایسر simplify3d در سر برگ layer ما تنظیمات مربوط به layer height یا رزولوشن پرینتر سه بعدی را پیدا میکنیم، حالا نوبت تصمیم گیری است

چندین سوال مطرح میشود؟

آیا استحکام شکل در اولویت است یا شکل ظاهری شکل ؟

تاثیر زمان و به طبع هزینه پرینت چگونه است ؟

ایا سطح قطعه چاپ شده پرداخت میشود ؟

استحکام یا ظاهر پرینت ؟

layer-height کیفیت پرینتر سه بعدی
خب روند کار پرینتر سه بعدی به صورت حرکت ها محور ها در سه جهت بود X Y Z به طور معمول پرینتر های ساخت داخل از تسمه برای حرکت دادن محورها x y استفاده میکنند، و بعضی از خدمات پرینتر سه بعدی از پرینترهای سه بعدی دست ساز با مکانیزم ریل واگن در راستای XY نیز بهره منده هستند. layer-height رزولوشن

برای محور z سه نوع مکانیزم وجود دارد که بعدها به بررسی تک تک آنها نیز میپردازیم

1.پیچ متری (دقت کم – ارزان قیمت)

2-لید اسکرو (قیمت متوسط دقت متوسط)

3- بال اسکرو (قیمت و دقت بالا)

پارامتر layer height به محور Z بیشتر مربوط میشوند هر چند ،اندازه نازل نیز تاثیر گذار است.

زمانی نازل میخواهد اولین لایه را به روی هیت بد اکسترود کند، نسب پارامتر layer height میزان پاشش فیلامنت روی هیت بد را انجام میدهد.

میزان ارتفاع هر لایه را layer height و یا رزولوشن پرینتر سه بعدی می نامند. اگر استحکام شکل برای شما اولیت اول باشد.

بهتر است بدانید قطعه ای که با 300 میکرون پرینت میشود 20 % از قطعه که با 100 میکرون تنظیمات پرینت میشود محکمتر است !!!!

ولی ظاهر قطعه ای که با 300 میکرون چاپ میشود به هیچ وجه قابل مقایسه به قطعه ای که 100 میکرون چاپ میشود نیست.
layer-height کیفیت پرینتر سه بعدی layer-height رزولوشن

هر 1000 میکرون = 1 میلیمتر

کیفیت ظاهری سطح پرینت

زمانی پیش می اید که ظاهر قطعه یا به عبارتی خروجی سطح قطعه ارجعیت بالایی دارد، در این زمان ما باید از مقدار میکرون کمتری استفاده کنیم، هر چه مقدار میکرون پایینتر باَشد، ارتفاع هر لایه ای که ساخته میشود نیز کمتر است.پس جزییات به وضوح در مقدار میکرون کمتر نمایان میشود .
در یک جمله layer-height رزولوشن
کیفیت بالاتر = میکرون کمتر layer

اگر بخواهیم با شما صادق باشیم به عنوان یک مرکز خدمات پرینت سه بعدی، هیچ پرینتر سه بعدی چه دست ساز و چه شرکتی حتی بهترین شرکت ها (ultimker,makerbot,…..) تا به حال هیچ پرینتری با دقت کمتر از 50 میکرون برای مصارف خانگی تولید نکرده اند.

هر پرینتر سه بعدی که میخرید اگر اعلام کرده اند که دقت کمتر از 50 میکرون میزنند، صرفا یک شعار تبلیغاتی است…..

اگه مدل شما هندسه پیچیده ای دارد اگر مقدار اندازه سوراخ ها برایتان خیلی مهم است، اگر جزییات حرف اول را میزند، به ناچار مجبورید که پرینتی با میکرون پایین را برگزینید.

سوال مهمی که پیش می آید این است ؟
آیا 100 میکرون یک کیت پرینتر 3 4 میلیونی با 100 میکرون یک پرینتر با کانفیگ خوب دست ساز یا شرکت های معتبر مانند (anet ender ) یکسان است ؟

قطعا مواردی همچون تنظیمات اسلایسر و مواد اولیه (فیلامنت) تاثیر گذار است.و نمیتوان نقش آنها را نادیده گرفت، حال فرض کنیم تنظیمات و مواد اولیه یکسانی باشد. بازم هم کیفیت سطح خروجی هر دو پرینتر باهم متفاوت است، از این رو ممکن است شما سفارش کار 100 میکرونی بدهید و اوپراتور پرینتر نیز عدد 100میکرون را وارد کند، ولی صرفا وارد کردن عدد در نرم افزار اسلایسر گواه بر خوب بودن کیفیت ظاهری قطعه نمیدهد.

همیشه از نوع پرینتر و مواد اولیه اطمینان کافی کسب کنید و سپس سفارش دهید. layer-height کیفیت پرینتر سه بعدی

تغییر مقدار layer height و تاثیر آن بر زمان و هزینه

خوب تا اینجا فهمیدیم که layer height چیست و چه تاثیر بر استحکام و ظاهر قطعه میگذارد.
حالا نوبت بررسی تاثیر رزولوشن چاپ یا layer heigh بر زمان چاپ سه بعدی و هزینه پرینت آن است. layer-height رزولوشن

هر چه مقدار میکرون انتخابی کمتر باشد، تعداد لایه های که باید ساخته شود بیشتر میشود، پس زمان ساخت نیز بالاتر میرود. برای جبران زمان ساخت مقدار سرعت را نیز میتوان بالا برد، ولی همیشه این راه حل مناسبی نیست برای حل مشکل زمان، اگر سرعت بالاتر برود احتمال بروز مشکلات چاپ سه بعدی بیشتر میشود، و همچنین صدای دستگاه نیز بیشتر شنیده میشود، چون صدا تابعی از شتاب است.

به طور معمول سه نرخ سرعت پرینت با متریال فیلامنت وجود دارد؛ اولین گروه در مقادیر ۴۰ تا ۵۰ میلیمتر بر ثانیه، دومین گروه سرعت ۸۰ تا ۱۰۰ میلیمتر بر ثانیه میباشد. در حالی که بالاترین رنج سرعتی حدود ۱۵۰ میلیمتر بر ثانیه میباشد. برخی پرینترها در سرعتهای بالاتر هم وجود دارد (فرضا Ultimaker 3).

فراموش نکنید هر چه سرعت بالاتر رود به همان میزان از دقت چاپ کاسته میشود، مخصوصا در سرعتهای بالاتر از ۱۵۰ mm/s این افت کیفیت بیشتر هم به چشم می آید و حتی ممکن است مشکلات تزریق فیلامنت نیز پیش بیاید (البته در مدلسازی ساده، سرعت تاثیر مخربی چندانی ندارد، بر عکس هر چه قطعه پیچیده تر و با جزییات سطح بیشتری باشد سرعت بالا تاثیر منفی خواهد گذاشت). layer-height کیفیت پرینتر سه بعدی

به طور مثال به مدل سه بعدی رو به رو نگاه کنید مدل معروف fillenium_malcon از سری فیلم ها جنگ ستارگان.
این مدل محبوب به صورت ایستاده و بدون ساپورت پرینت میشود، اگر از پرینتر سه بعدی خوبی بهره مند هستید، حتما این مدل را چاپ کنید.از کیفیت و جزییات مدل لذت ببرید.

بریم سراغ بررسی زمان و قیمت این مدل سه بعدی دارای پیچیدگی و منحنی های خاص در نرم افزار کیوراlayer-

حالت اول
100 % پروشندگی – مقدار layer height یا رزولوشن 100 میکرون– دیواره 1- نازل 0.4 سرعت 50 یا 3000mm/min

زمان 43 ساعت
فیلامنت مصرفی 411 گرم

حالت دوم

100 % پروشندگی – مقدار layer height یا رزولوشن 200 میکرون– دیواره 1- نازل 0.4 سرعت 50 یا 3000mm/min

زمان 22 ساعت
فیلامنت مصرفی 411 گرم layer-height کیفیت پرینتر سه بعدی

ight رزولوشن

حالت سوم

100 % پروشندگی – مقدار layer height یا رزولوشن 100 میکرون- دیواره 1- نازل 0.4 سرعت 70 یا 4200mm/min

زمان 35 ساعت
فیلامنت مصرفی 411 گرم

حالت چهارم

100 % پروشندگی – مقدار layer height یا رزولوشن 200 میکرون- دیواره 1- نازل 0.4 سرعت 70 یا 4200mm/min

زمان 18ساعت
فیلامنت مصرفی 411 گرم layer-he

خب در بالا دیدیم که مقدار فیلامنت مصرفی در دو حالت یکسان است، پس مقدار میکرون روی فیلامنت مصرفی اینجا تاثیری ندارد.

دیدم که اگر سرعت پرینتر را بیشتر کنیم، زمان نیز کمتر میشود پس این دو رابطه مستقیم دارند، توجه داشته باشید که سرعت 4200 برای بیشتر پرینترها مناسب نیست و ممکن است که جزییاتی نیز ار دست برود. layer-height رزولوشن

اگر مقدار میکرون تغییر کند از 200 میکرون به 100 میکرون، جزییات بیشتر چاپ میشود ولی زمان پرینت نیز بالاتر میرد و قطعا هزینه چاپ نیز بیشتر میشود

رزولوشن بیشتر میکرون کمتر

زمان چاپ بیشتر

هزینه تمام شده بیشتر

به ترتیب از راست به چپ : دقت بالاتر ، نیاز به زمان چاپ بیشتر دارد. زمان چاپ بیشتر ، هزینه خروجی کار را افزایش میدهد layer-height کیفیت پرینتر سه بعدی

تکنولوژی	ضخامت لایه معمول
FDM	۵۰ – ۴۰۰ میکرون (معمول ترین ۲۰۰ میکرون)
SLA/DLP	۲۵ – ۱۰۰ میکرون (معمول ترین ۵۰ میکرون)
SLS	۸۰ – ۱۲۰ μmمیکرون (معمول ترین: ۱۰۰ میکرون)
Material Jetting	۱۶ – ۳۰ میکرون(معمول ترین: ۱۶ میکرون)
Binder Jetting	۱۰۰ میکرون
DMLS/SLM	۳۰ – ۵۰ میکرون

اثر پلکانی در پرینتر سه بعدی چیست ؟ برای مثال، برای پرینت یک حفره در محور افقی ، نرم افزار پرینتر سه بعدی باید حفره دایره ای را به تعدادی لایه تقسیم کرده و این لایه ها را روی هم بگذارد ، این مسئله باعث ایجاد لبه های پلکانی می شود. به این پدیده تاثیر پلکانی گفته می شود و هرچه میزان انحنای یک سطح بالا باشد، این پدیده بیشتر در قطعه دیده می شود.

تخصص های تیم ما کلیک کنید و ببینید

بیشتر بدانید

دلیل و راه حل مشکل چاپ

3 آوریل 2021 توسطپیمان سرحانی

آویزان شدن فیلامنت overhang

مشکلات چاپ سه بعدی

هر فردی یا هر مرکز خدمات پرینت سه بعدی، بدون شک تا به حال با مشکلات چاپ سه بعدی مواجه شده، مشکلات پرینت سه بعدی FDM میتواند از زمان طراحی تا زمان پرداخت سطح قطعه چاپ شده نهایی پیش بیاید.
مشکلات چاپ سه بعدی به پنج دسته اصلی تقسیم میشود. آویزان شدن فیلامنت

الکتریکی (منبع تغذیه،کابل ها، سیم ترمیستور و…. )
مکانیکی (بلبرینگ،شفت، نازل،اکسترود و……)
برنامه نویسی (عدم کارکرد درست قطعات استپر موتور ها….)
طراحی اولیه (عدم دقت به مراحل چاپ ،ساپورت گذاری، جای سوراخ و….)
مشکلات چاپ سه بعدی (اکسترود نشدن فیلامنت، نازل گرفتگی و…..)

مشکل پرینت سه بعدی آویزان شدن فیلامنت overhang

هر اپراتور پرینتر سه بعدی حداقل یکبار با آویزان شدن بعضی از قسمت های پرینت مواجه شده است. دلیل این موضوع در چاپ سه بعدی به هر بخشی از چاپ اطلاق می شود که به بیرون و فراتر از لایه قبلی و بدون هیچ گونه support مستقیم گسترش یابد. آویزان شدن فیلامنت

در این مقاله می خواهیم به این موضوع بپردازیم که چگونه با نیروی جاذبه کنار بیایید و بتوانید قطعه پرینت شده با کیفیتی داشته باشید .

در فرآیند چاپ پرینتر سه بعدی FDM به دین سان می باشد که فیلامنت لایه به لایه روی هم قرار گیرد؛ بنابراین اگر در یک بخش از فایل مدل سه بعدی قسمتهایی آویزان باشند ،فیلامنت ذوب شده از اکسترودر خارج شده ولی هیچ لایه قبلی وجود ندارد تا بر روی آن سرد شود بنابراین رشته مذاب فیلامنت یا روی بستر چاپ ریخته میشود و یا به صورت رشته های درهمی در هوای خنک میگردد.

افتادگی یا آویزان شدن در زاویه بیشتر از 45 درجه بیشتر از 45 درجه

اکثر پرینترهای سه بعدی هیچ مشکلی برای پرینت با درجه 45 درجه و یا کمتر ندارند.
معمولاً می توان پرینت قطعه را از 45 درجه یا زاویه کمتر را بدون افت کیفیت چاپ کرد.
به این دلیل که هر لایه در یک برآمدگی 45 درجه 50٪ توسط لایه زیر پشتیبانی می شود.آویزان شدن فیلامنت
به عبارت دیگر ، هر لایه جدید ساپورت کافی برای سالم ماندن و امکان پرینت را دارد. هر لایه ای که از زاویه 45 درجه گذشته است به حالت افقی نزدیک می شود و چاپ آن دشوار می شود.
چنین برآمدگی هایی مستعد فر شدن ، افتادگی ، لایه لایه شدن یا فروپاشی هستند.
زاویه بالاتر از 45 درجه به این معنی است که هر لایه جدید لایه قبلی کمتری برای اتصال دارد.
پرینت با این شرایط پرینت را چاپ بی کیفیت همراه با رشته های رشته افتاده می توان دانست.
اتفاقی که می افتد این است که فایلی که می خواهید پرینت گیرید اگر داری زاویه ای با بیش از 45درجه باشد شما باید در زیر آن قسمت ساپورت قرار دهید تا به این مشکل بر نخورید،چراکه با به وجود آمدن این مشکل بدین معناست که قطعه پرینت شده شما بی کیفیت خواهد بود .

دمای چاپ را کاهش دهید

در صورت امکان ، در دماهای پایین تر از حد معمول قطعه خود را پرینت کنید. نقطه ای را پیدا کنید که بسیار ناچیز از نقطه ذوب فیلامنت شما باشد اما آنقدر گرم باشد که باعث گرفتگی نازل نشود. البته ، شما باید از نوع فیلامنتی استفاده کنید که چسبندگی لایه مورد نظر شما را به بهترین وجه انجام می دهد.

در حالی که می خواهید فیلامنت شما سریع خنک شود ، نمی خواهید در ظاهر قطعه یا در استحکام آن کمبودی ببینید. بنابراین ، به دنبال یک ماده چاپ عالی بروید که ویسکوزیته را حفظ کند و رشته ای ایجاد نکند. هنگام استفاده از فیلامنت های بی کیفیت ، برآمدگی های چاپ سه بعدی دردسر سازتر خواهند شد.

سرعت پرینت خود را کاهش دهید

سرعت پرینت پایین تر به این معنی است که مواد شما پس از خارج شدن از پرینتر سه بعدی ، زمان بیشتری برای اتصال به لایه زیرین قطعه ای که در حین پرینت است ، نیاز دارد.
همچنین تضمین می کند که فن خنک کننده شما زمان بیشتری را برای انتقال هوا به قسمت مشخصی از چاپ خود صرف می کند. هر دو اثر خنک سازی سریع را تسهیل می کند ،
که احتمال لایه لایه شدن ، افتادگی یا فرورفتگی را کاهش می دهد.

تنظیمات support در slicer خود را تغییر دهید

تنظیمات پرینتر یکی از مسئله هایی است که در آویزان شدن لایه های پرینت تاثیر گذار است و تنظیمات صحیح و درست می تواند بروز این مشکل را تا حدود بسیار زیادی کاهش دهد.

معمولا پرینترهای تا زاویه 55 درجه نیز نیازی به ساپورت ندارند، اگر با پرینتر خود زیاد کار کرده باشید، متوجه میشوید که حالت پیش فرض نرم افزار جهت ساپورت زنی ، بهینه ترین حالت ممکن را ارائع نمیدهد.

جهت مناسب را برای مدل پیدا کنید

جهت گیری مدل خود به روش های مختلف باعث تغییر زاویه برآمدگی نسبت به صفحه Bed چاپ می شود.
در بعضی موارد این امر می تواند تعداد برآمدگی بالای 45 درجه را به میزان قابل توجهی کاهش دهد.
همچنین می تواند مزیت اضافه شده ای در کاهش میزان پشتیبانی مورد نیاز داشته باشد. آویزان شدن فیلامنت

کاهش عرض لایه (Layer Width)

هنگامی که می خواهید یک قطعه که با احتمال بالای افتادگی را که مشکل دار است پرینت کنید ، می خواهید در هر زمان کمترین مقدار مواد ذوب کند و تنها با استفاده از کمترین ضخامت لایه می توانید به این هدف برسید. لایه ای با جرم کمتر سریعتر خنک می شود و به پشتیبانی از برآمدگی ها کمک می کند.

همچنین ممکن است بخواهید تنظیمات سطح خود را پیکربندی کنید تا بتواند از داخل به بیرون پرینت کند. این تکنیک با پیشرفت چاپ شما پشتیبانی بهتری از لایه های بالایی ارائه می دهد.

استفاده از ساپورت

اگر هیچ راه حل دیگری کار نمی کند ، همیشه می توانید به ساپورت ها مراجعه کنید.
ساپورت ها ساختارهای اضافی پرینت شده در زیر قسمت هایی از مدل ها هستند که پشتیبانی مستقیم یا کمی از بقیه مدل ندارند.
از آنجا که آنها بخشی از مدل واقعی نیستند ، پس از اتمام چاپ باید حذف شوند.
غالباً ساپورت از موارد ضروری است که هزینه های مواد ، زمان پرینت و کارهای پس از پردازش را افزایش می دهد.
از طرف مثبت ، آنها امکان ایجاد پیش آمدگی پرینت سه بعدی از هر زاویه را دارند.

تقسیم کردن مدل به قسمت های کوچک تر

برخی اوقات با توجه به مدل شاید بهتر باشد که مدل کاملا به قسمتهای جداگانه قسمت شده و هر کدام جداگانه چاپ شوند.
با این کار شما از دردسر ساپورت گذاری پیچیده مدل در حالت یکبار چاپ خلاص میشوید.
البته تنها چالش پرینت سه بعدی در چند قسمت پیدا کردن شیوه مناسب برای اتصال قطعات به یکدیگر و ایجاد حالتی یکپارچه در آن است.

جریان هوا را کنترل کنید

احتمال کاهش افتادن فیلامنت که سریعتر خنک شده ، کمتر است.
بنابراین ، ممکن است بخواهید اطمینان حاصل کنید که فیلامنت شما در اسرع وقت به حالت جامد در می آید.
از فن خنک کننده استفاده کنید یا برای جابجایی هوای بیشتر، یک فن شعاعی با یک دمنده مناسب نصب کنید.آویزان شدن فیلامنت

برای جلوگیری از ایجاد overhanging مواردی که در بالا ارائه شده برای جلوگیری از آوایزان شدن یا افتادگی به اصطلاح OverHang کاملا کار آمد است اما برای جلوگیری از ایجاد overhanging می توان قبل از پرینت سه بعدی قطعه و در مرحله طراحی به این مسئله پرداخت که در قسمت های مورد نیاز از پخ (chamfer) استفاده کنید یا طراحی قطعه را به نحویی پیش ببرید که زوایای موجود بیش از 45 درجه نباشد .

تخصص های تیم ما کلیک کنید و ببینید

بیشتر بدانید

مبانی 3D پرینت

1 آوریل 2021 توسطپیمان سرحانی

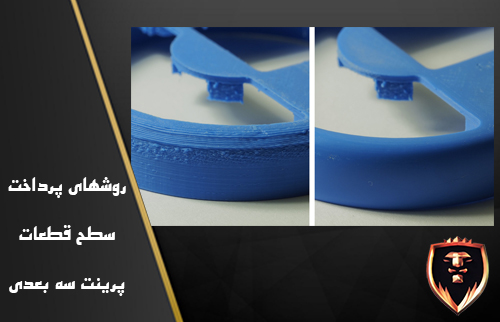

سنباده قطعات پرینت سه بعدی (قسمت دوم پرداخت سطح)

سنباده قطعات پرینت سه بعدی (sand paper)

جدا از حذف ساپورت ها ، سنباده زنی رایج ترین شکل پرداخت است. به طور کلی ، پرینتر های سه بعدی FDM می توانند کمی سطح خشن داشته باشند و سنباده زدن آسانترین راه برای صاف کردن آن است.سنباده قطعات پرینت سه بعدی یکی از رایج ترین روشهای برای صاف کردن سطح قطعات پرینت شده توسط پرینتر 3 بعدی است.

سنباده چیست ؟ sandpaper

سنباده ورقه‌ای از جنس کاغذ یا مقوا یا پارچه است که دانه‌های سخت ساینده بر روی آن به وسیلهٔ چسب مخصوص چسبانده می‌شوند و برای ساییدن مواد گوناگونی چون فلزات، چوب، پلاستیک و در بعضی موارد سرامیک استفاده می‌شود.

سنباده از لحاظ زبری درجه های گوناگونی دارند که با یک عدد به همراه یک حرف لاتین, مثلا P, مشخص میشوند, که این اعداد از گرید P16 که زبرترین یا خشن ترین حالت است تا گرید P10000 که نرم ترین حالت است درجه بندی میشود.

معمولاً از سنباده برای صاف کردن و آماده کردن سطح ناصاف و خشن به کار می‌رود تا برای رنگ‌کاری آماده شود. همچنین از دیگر کاربردها برای ناصاف و خشن کردن سطوح صاف بکار می‌رود تا آنها را برای چسب زدن آماده سازی کند.

انواع سنباده از نظر زبری کدامند؟

سنباده قطعات پرینت سه بعدی : خیلی زبر

نمره یا گرید 16 تا 36 در این دسته قرار گرفته و از آن برای اکسید زدایی از سطح قطعه کار یا پلیسه گیری استفاده کرد. به‌علاوه برای سنباده زدن کفپوش قدیمی نیز ممکن است به این درجه از سختی سمباده نیاز داشته باشید. لازم است فقط برای مواردی از این محصول استفاده کنید که نیازمند زبری بسیار زیادی است.

زبر

نمره یا گرید40 – 50 جزو سمباده های زبر محسوب میشوند و از این نوع سنباده برای بار برداری از سطح قطعه کار یا فرم دادن به قطعه کار استفاده میشود.

متوسط

نمره یا گرید 60 ،80، 100 در دسته سمباده متوسط قرار می‌گیرند و و برای صاف کردن سطح قطعه کار و یا مرحله شروع پولیش کاری و پرداختکاری استفاده میشود.

نرم

نمره یا گرید 180،150،120، 220 در این دسته نرم قرار می‌گیرند. از این سمباده برای مرحله اولیه پرداختکاری شیرآلات و پرداختکاری لوستر قبل از آبکاری برنج وآبکاری برنز استفاده میشود که در کارگاهای آبکاری فلزات بعد از استفاده از این دسته از سنباده های خیلی نرم استفاده میشود.

خیلی نرم

سنباده‌های 320 ، 1200،1000،800،600،400 سمباده های خیلی نرم میباشند که در پولیش بدنه خودرو و یا آخرین مرحله پرداختکاری فلزات قبل از انجام پروسه آبکاری استفاده میشود که سطح قطعه کار را آماده میکند برای مرحله فینیشینگ و گیلانس کاری با استفاده از صابون پولیش.

پوساب

نمره یا گرید 1000 تا 10000 معمولا به شکل برگه ای تولید میشود که اصطلاحا به آن پوساب گفته میشود که در پرداخت و پولیش خودرو در کارخانه های تولید خودرو و کارگاه های صافکاری بسیار مورد استفاده میباشد. سنباده قطعات پرینت سه بعدی

قسمت اول پرداخت سطح

ساپورت چیست و نحوه کندن ساپورت

اینجا کلیک کنید

شکل های مختلف سنباده

سنباده قطعات پرینت سه بعدی
ورق (sheet)

تسمه یا نوار (belt)

دیسک (disk)

رول (roll)

خب برگردیم به سنباده زنی قطعات پرینتر شده با پرینتر 3 بعدی FDM

سنباده قطعات پرینت سه بعدی می توان سنباده کاری را انجام داد تا قطعه صاف شود و لکه های واضح مانند لکه ها یا علائم ساپورت برطرف شود.
شماره کاغذ سنباده به ارتفاع لایه و کیفیت چاپ بستگی دارد.
برای ارتفاع لایه 200 میکرون و پایین تر ، یا چاپ بدون لکه ، می توان سنباده زدن را با 150 ریز شروع کرد.
اگر لکه های واضحی وجود دارد ، یا جسم در ارتفاع لایه 300 میکرون یا بالاتر چاپ شده است ، با سختی 100 سنباده شروع به پرداخت کنید.

برای جلوگیری از آسیب رساندن اصطکاک و گرمایش به قطعه و تمیز نگه داشتن کاغذ سنباده ، توصیه می شود که از ابتدا تا انتها قطعه پرینت شده را خیس کنید.
قطعه پرینت شده باید با استفاده از یک مسواک و آب صابون و سپس یک پارچه تکه ای بین درجه بندی سنباده تمیز شود تا از تجمع گرد و غبار و “پوسیدگی” آن جلوگیری شود. قطعات FDM برای دستیابی به پایان صاف و براق می توانند تا سنباده 5000 بزنند.

بهتر است برای سنباده زدن همیشه در حرکات دایره ای کوچک به طور مساوی روی سطح قسمت را سنباده بزنید.
ممکن است سنباده زدن عمود بر لایه های چاپ ، یا حتی به موازات لایه های پرینت ، راحت تر باشد ، اما این امر می تواند باعث ایجاد “trenches” قطعه شود.
اگر قطعه تغییر رنگ داده باشد ، یا اگر خراش های کوچک زیادی در اثر سنباده زدن وجود داشته باشد ، می توان از یک وسیله گرمائی مانند سشوار یا هیت گان (HEAT GUN) استفاده کرد تا به آرامی چاپ را گرم کرده و سطح را به اندازه کافی نرم و لطیف کند تا برخی از نقص ها برطرف شود.این روش نیازمند تجربه بالایی میباشد، در صورت خطا میتواند شکل را به طور کلی دفرم کرد. خدمات پرینت سه بعدی کرج

تخصص های تیم ما کلیک کنید و ببینید

مبانی 3D پرینتنکات پرینت سه بعدی

بیشتر بدانید

30 مارس 2021 توسطپیمان سرحانی

بخش اول : ساپورت در پرینتر سه بعدی

ساپورت در پرینتر سه بعدی

ساپورت در پرینتر سه بعدی از اهمیت زیادی برخوردار است .
قطعات پرینت شده با پرینتر های سه بعدی FDM محصول نهایی نیستند و برای داشتن کیفیت مناسب سطوح با استفاده از روش های مختلف پرداخت قطعات پرینت سه بعدی (Post Processing) به صافی سطح مورد نظر می رسیم .ساپورت در پرینتر سه بعدی یکی از مواردی است که اگر دقت کافی به آن نداشته باشیم میتواند ظاهر یک قطعه را به طور کلی از بین ببرد.
پرداخت پس از آن بخشی از فرایند چاپ سه بعدی است که اغلب نادیده گرفته می شود. همانطور که بازار تولید افزودنی از نمونه سازی به سمت تولید نهایی به بازارهای مصرف منتقل می شود ، اهمیت و جلوه محصولات چاپ سه بعدی بیشتر می شود. اینجاست که پس از پرداخت قطعات پرینت سه بعدی وارد می شود.

تقریباً هر قطعه سه بعدی پس از پرینت به نوعی پردازش پس از پرینت نیاز دارد. پردازش پس از آن می تواند زیبایی قسمت چاپ شده را بهبود بخشد ، همچنین می تواند مقاومت و سایر خصوصیات را بهبود بخشد. پس از کشف زیبایی پردازش پس از آن ، دیگر هرگز نمی خواهید چاپ های سه بعدی خود را دست نخورده بگذارید.
تکنیک های زیادی برای انتخاب وجود دارد ، و ما انتخاب های خود را به دو دسته تقسیم کرده ایم:
“تمیز کردن و آماده سازی”
“finishing”

چاپ سه بعدی FDM برای نمونه های مقرون به صرفه با مدت زمان کوتاه بهترین گزینه است. خطوط لایه به طور کلی در چاپ های FDM وجود دارد که در صورت نیاز به یک سطح صاف ، پرداخت را مرحله مهمی می کند. برخی از روشهای پردازش پرداخت همچنین می توانند به پرینت ها کمک کنند تا رفتار ناهمسانگرد قطعات FDM را کاهش دهند.

در این مقاله رایج ترین روشهای پرداخت (Post Processing) برای تکنولوژی FDM می پردازیم.

ساپورت در پرینتر سه بعدی

همانطور که میدانید نحوه کار پرینتر سه بعدی FDM به صورت ساخت لایه به لایه روی یک سطح صاف است، زمانی که لایه ها رو هم دیگر چاپ میشوند.زمانی فرار میرسد که به خاطر هندسه شکل زاویه ای بیشتر از 45 درجه با لایه بالا تشکیل شده است. اگر پرینتر به کار خود ادامه دهد زمانی که به زاویه بالای 45درجه برسد لایه بالا فرو میریزد به علت نبودن تکیه گاه یا ساپورت.

زمانی که کسی برای ساخت قطعه ی پرینت سه بعدی خود از ساپورت گذاری استفاده می کند باید همیشه پس از عملیات چاپ پردازش هایی روی قطعه ی خود انجام دهد و این از محدودیت های استفاده از ساپورت می باشد.
در صورت پردازش پس از انجام پرینت امکان آسیب به سطح قطعه ی چاپ شده و افت کیفیت آن خواهد بود. لایه ای که بر روی سطح ساپورت قرار دارد از کیفیت کمتری برخوردار است دلیل آن که ساپورت ها نسبت به لایه های جامد دیگر از کیفیت کمتری برخوردار می باشند.
همچنین در صورتی که مدل چاپ شده ی شما در پرینت سه بعدی بسیار کوچک و پیچیده باشد بسیار مشکل است تا بدون آسیب به آن ساپورت را از آن جدا نمود.

منظور از ساپورت گذاری در پرینترهای سه بعدی به قسمت هایی گفته می شود که پرینتر مجبور است لایه هایی را به عنوان پایه بسازد تا قسمت اصلی قطعه را روی آن پرینت بگیرد.

برای مثال شما طاقی را در نظر بگیرید روی پایه ای قرار گرفته ، در ابتدا پرینتر پایه را میسازد و سپس دیوارای طاق، ولی خود طاق را نمی تواند روی هوا پرینت بگیرد بنابراین از روی پایه کار ساپورت گذاری می کند تا بتواند سقف کار را مورد پرینت قرار بدهد. در انتها شما می توانید با کندن ساپورت قطعه در خواستی خود را به دست بیاورید.

اگر چه در بعضی طرح ها ، جهت چاپ سه بعدی ناگزیر به استفاده از ساپورت هستیم ولی می توان در اکثر مواقع با اصلاح در طراحی سه بعدی عملیات ساپورت گذاری را حذف و یا به مقدار قابل توجهی کاهش داد.

حذف ساپورت در پرینتر سه بعدی اولین مرحله پس از پردازش یا همان پرداخت (Post Processing) است. معمولاً برداشتن تکیه گاه به تلاش زیادی احتیاج ندارد ، مگر اینکه در گوشه های تنگ یا مکان های سخت دیگر دسترسی داشته باشد. بسته به آنچه ساخته شده اند ، ساپورت می تواند نامحلول یا محلول باشد (قابلیت حل شدن در آب یا مایع دیگر).
بر خلاف روش های دیگر پرداخت ، حذف ساپورت حتما باید انجام شود و به اجبار باید انجام شود.ساپورت های محلول به راحتی می توانند با خیساندن قطعه در آب یا مایع دیگر حل شوند بدون اینکه اثری باقی بماند.

ساپورت در پرینتر سه بعدی
HIPS معمولا به عنوان ساپورت برای پرینت سه بعدی قطعات از جنس ABS استفاده می شود.

PVA معمولا به عنوان ساپورت برای پرینت سه بعدی قطعات از جنس PLA استفاده می شود.

HydroFill معمولا به عنوان ساپورت برای پرینت سه بعدی قطعات از جنس ABS یا PLA استفاده می شود

فیلامنت PVA به دلیل قابلیت حل در آب شناخته می شود و اغلب به عنوان ماده ساپورت برای پرینت های پیچیده مورد استفاده قرار می گیرد .

HIPS ، یا پلی استایرن با تأثیر بالا ، یک support قابل حل است که معمولاً با ABS استفاده می شود.
هنگامی که به عنوان support مورد استفاده قرار می گیرد ، HIPS می تواند در d-Limonene حل شود و چاپ شما را از هرگونه علامت گذاری ناشی از حذف support در امان گذارد

ساپورت های نامحلول از همان ماده اصلی ساخته می شوند. چاپگرهای سه بعدی FDM با یک اکسترودر تنها می توانند از این نوع پشتیبانی استفاده کنند ، زیرا قطعه و ساپورت های آن از همان قرقره فیلامنت پرینت می شوند. از بین بردن ساپورت های نامحلول معمولاً با گرفتن انگشتان یا برش دادن آنها با یک انبردست انجام می شود.

حروف YHT ساپورت در پرینتر سه بعدی

اگر این سه حروف را به عنوان مدلی سه بعدی در پرینت سه بعدی در نظر بگیرید:

به دلیل آن که بازوهای حرف Y به حالت ۴۵ درجه پرینت شده اند یا حالت گستردگی کمتری دارند، به همین دلیل نیازی به ساپورت گذاری در ساخت این قطعه نمی باشد.
• حرف H از پیچیدگی بیشتری برخوردار است ولی در صورتی که قطعه ی مرکزی دارای طول کمتر از ۵ میلی متر باشد نیازی به ساپورت گذاری نمی باشد و می توان با پل زدن آن قطعه را پرینت کرد اما در صورتی که از حد معمول بیشتر باشد باید از ساپورت استفاده نمائید.
• اما T حتما به ساپورت گذاری نیاز دارد و هیچ دلیلی برای بازوها بدون آن پرینت شود وجود ندارد. و در صورتی که از ساپورت استفاده نشود ممکن بازوها به زمین بیفتد و یا دچار خیمدگی شدید شود.

تخصص های تیم ما کلیک کنید و ببینید
