اگر علاقه دارید که درباره کنترل عددی کامپیوتر یا CNC و بهترین نرم‌افزارهای CNC اطلاعات بیشتری کسب کنید، تا پایان با ما همراه، و به بهترین منبع اطلاعاتی دسترسی داشته باشید. اما قبل از آن CNC مخفف computer numerical control میباشد. و در فارسی به کنترل عددی کامپیوتر ترجمه شده است. این روش به صورت کلی فرایند کنترل خودکار ماشین است. و به این مفهوم اشاره دارد که یک مدل در کامپیوتر طراحی میشود و سپس از طریق نرم‌افزارهای مختلف، به مختصات و دستورالعمل‌های زبان برنامه نویسی G-code که راه ارتباط با CNC است تبدیل میشود. به گونه‌ای که یک ماشین میتواند آن را بفهمد و دستور موردنظر را اجرا کند.
فرآیند کامل با ایجاد مدل و با استفاده از نررم‌افزارها طراحی دو‌بعدی و یا سه‌بعدی آغاز میشود. پس از آن برای تعیین مسیر ابزار (toolpath) از CAM یا تولید به کمک کامپیوتر استفاده میشود.
معرفی بهترین نرم‌افزارهای CNC برای مدلسازی و کنترل
Cam چیست؟
Computer Aided Manufacturing (CAM) یا تولید به کمک کامپیوتر، فرایند استفاده از کامپیوتر و ماشین‌آلات کنترل شده برای خودکار سازی فرایند تولید است. و در واقع نرم‌افزاری است که به ماشین شیوه ساخت محصول با استفاده از مسیر ابزار را می‌گوید.
در ضمن toolpath یا مسیر ابزار به معنی مجموعه‌ای از مکان‌های مختصاتی است که یک ابزار، برش آنها را دنبال میکند.
اگرچه از نظر تئوری میتوانید مدل را با استفاده از یک دستگاه CNC مرحله برش دهید، همیشه خوب است که از طریق شبیه‌سازی، مسیر برش را بررسی کنید و از بدون نقص بودن آن اطمینان حاصل کنید. وقتی همه چیز بررسی شد و زمان برش قطعه فرا رسید، به نرم‌افزار کنترلی نیاز دارید که از طریق G-code به دستگاه CNC بگویند چه کاری انجام دهد.
پس با توجه به آنچه گفته شد، در هر مرحله از فرآیند، داشتن نرم‌افزار مناسب، کلیدی است. در این مقاله، ما بهترین نرم‌افزارهای CNC که باعث ساده سازی کل فرایند میشوند را معرفی خواهیم کرد. در عنوان بعدی معیارهایی که برای انتخاب این نرم‌افزارها استفاده کردیم را توضیح خواهیم داد.
معیارهای استفاده شده برای معرفی بهترین نرم‌افزارهای CNC
نرم‌افزارهای CNC زیادی در بازار وجود دارند، پس لازم بود که انتخاب‌های خود را محدود کنیم. به همین دلیل از معیارهای زیر برای تعیین بهترین نرم‌افزارها استفاده کردیم.
معیار اول تجربه کاربری و نظرات مثبت است. user experience یا تجربه کاربری، نحوه تعامل یک کاربر با محصول است که شامل سودمندی و سهولت استفاده و کارایی است. به صورت طبیعی هر نرم‌افزاری که این ویژگی‌ها را داشته باشد، از سوی کاربران رتبه بهتری کسب خواهد کرد.
مورد بعدی برای انتخاب بهترین نرم‌افزارهای CNC ویژگی‌ها خود نرم‌افزار است. به عنوان مثال، برای نرم‌افزار مدلسازی، امکان مدلسازی دو‌بعدی و سه‌بعدی به عنوان معیار انتخاب در نظر گرفته شد. و برای نرم‌افزار کنترل، ویژگی‌هایی مانند تجسم در زمان واقعی فرآیند کنترل و رابط کاربری بسیار مهم بود.
پس با توجه به این ویژگی‌ها به توضیح اولین مرحله از پروژه CNC میپردازیم.
معرفی بهترین نرم‌افزارهای CNC برای مدلسازی و کنترل
مدلسازی (MODELING)، اولین مرحله از پروژه CNC
فرآیند مدلسازی، اولین مرحله از هر پروژه CNC است، چون در هر پروژه‌ای نیاز به یک مدل برای برش دارید. میتوانید از مدلهای موجود استفاده کنید یا مدلهای خود را ایجاد کنید. در ضمن برای CNC، امکان استفاده از مدلهای دو‌بعدی یا سه‌بعدی وجود دارد.
از طرف دیگر، مدلسازی سه‌بعدی مزایایی مانند امکان پیش نمایش مونتاژ و کار با عمق‌های مختلف برش را ارائه میدهد. همچنین امکان طراحی مدلهای پیچیده‌تر و با جزئیات بیشتر را به کاربران میدهد.
اکنون با این مقدمه نسبتا طولانی و توضیحات کامل به معرفیبهترین نرم‌افزارهای CNCبرای مدلسازی میپردازیم.
Fusion 360، یکی از محبوب‌ترین نرم‌افزارهای CNC
Fusion360 یکی از محبوب‌ترین و بهترین نرم‌افزارهای CNC موجود است و ویژگی‌های برتر زیادی دارد. از ویژگی‌های آن میتوان به مدلسازی دو‌بعدی و سه‌بعدی، assembling و بسیاری از گزینه‌های برای ارائه تجربه بهتر مدلسازی CNC اشاره کرد. همچنین از فرآیند CAM با رابطی که بسیار بصری است پشتیبانی میکند.
این برنامه توسط Autodesk تولید شده است و اخیرا نسخه رایگان و ویژگی‌های آن تغییر پیدا کرده است تا از کاربردهای تجاری آن جلوگیری شود. در واقع این برنامه هم به صورت رایگان و هم با پرداخت هزینه و به صورت حرفه‌ای با ویژگی‌های برجسته در دسترس است. از سوی دیگر به دلیل محبوبیت زیاد، آموزش‌های زیادی در سطح اینترنت وجود دارند که باعث تسهیل فرایند یادگیری و همچنین پشتیبانی میشوند.
ویژگی‌ها: مدلسازی، assembling، CAM، شبیه‌سازی، ویرایشگر G-code
مروری بر 5 تکنولوژی برتر پرینتر سه بعدی
SolidWorks نرم‌افزاری سنگین برای استفاده تخصصی
نرم‌افزار دیگری که در لیست بهترین نرم‌افزارهای CNC وجود دارد، SolidWorks است. SolidWorks نرم‌افزار مدلسازی جامعی است که توسط متخصصان مهندسی در محیطهای صنعتی استفاده میشود.
این نرم‌افزار به دلیل طیف وسیع ویژگی‌ها و کاربردها برای استفاده تمام افراد مناسب نیست. از سوی دیگر این نرم‌افزار یک برنامه بسیار سنگین هم برای دانلود و هم برای استفاده است.
ویژگی‌ها: مدلسازی، CAM، شبیه‌سازی، مهندسی به کمک کامپیوتر (CAE)، assembly، وجود نقشه‌ها و طرحهای اولیه، امکان تخصیص مواد، امکان دسترسی به ویژگی‌های اخیر از طریق پوشه تاریخچه
AutoCAD نرم‌افزاری برای مهندسی، معماری و طراحی
شاید آشناترین برنامه در لیست بهترین نرم‌افزارهای CNC، همین اتوکد باشد. AutoCAD با پشتیبانی از مدلسازی دو‌بعدی و سه‌بعدی، برنامه‌ای است که به طور حرفه ای برای معماری، مهندسی و طراحی استفاده میشود.
برای مدلسازی دو‌بعدی، این نرم‌افزار کامل‌ترین برنامه موجود است و در بخش سه‌بعدی نیز عملکرد خوبی دارد. علاوه بر مدلسازی، اتوکد دارای قابلیت‌هایی در زمینه ساخت و ساز در مقیاس بزرگ مانند بودجه بندی، فرآیند ساخت و همچنین توانایی تبدیل اشیاء دو‌بعدی به اشیاء سه‌بعدی است. با این حال، ویژگی‌های CAM را ارائه نمی‌دهد، اما امکان اضافه کردن پلاگین‌های شخص ثالث در آن وجود دارد.
ویژگی‌ها: مدلسازی معماری. مدلسازی مکانیکی، الکتریکی و لوله کشی، مدلسازی دو‌بعدی و سه‌بعدی، plant toolset یا ابزار ایجاد فضای سبز
معرفی بهترین نرم‌افزارهای CNC برای مدلسازی و کنترل
کنترل (CONTROL) مرحله دوم از هر پروژه CNC
نرم‌افزار کنترل نوع دیگری است که در فرآیند CNC به آن نیاز خواهید داشت. این نرم‌افزار به شما امکان کنترل ماشین مفسر دستورالعمل‌های G-code را میدهد. اگر دستگاه CNC شما به صورت تجاری خریداری شده است، احتمالاً با نرم‌افزار کنترل یکپارچه شده است. اگر دستگاه CNC خود را ساخته‌اید، به یکی از گزینه‌های زیر که بهترین نرم‌افزارهای CNC برای کنترل خواهند بود، نیاز خواهید داشت.
GRBL Candle
GRBL Candle یک نرم‌افزار کنترل رایگان و منبع باز برای ماشین‌های CNC است. GRBL کنترل با کارایی بالا و کم هزینه برای CNC milling را ارائه میدهد.
Milling یا فرزکاری، فرایندی است که در آن با استفاده از فرو بردن کاتر و حرکات چرخشی، اقدام به حذف مواد زائد شود.
GRBL Candle دارای پیش نمایش و همچنین نمایش در زمان واقعی از پیشرفت برش دستگاه شما است. میتوانید مختصات صفر را تنظیم کنید، مختصات ماشین‌ها را به صورت دستی جابجا کنید، مختصات فعلی را مشاهده کنید، و G-code را مشاهده و ویرایش کنید. برای به روز رسانی نرم‌افزار، باید نسخه فعلی را حذف و نسخه جدید را دانلود و مجددا نصب کنید.
ویژگی‌ها: پشتیبانی از ماشین‌های CNC ، ویرایش کد G، کالیبراسیون،، کنترل فرز، برش لیزری
NC Viewer
آخرین نرم‌افزار در بخش معرفی بهترین نرم‌افزارهای CNC، NC Viewer است. این نرم‌افزار یک شبیه‌ساز آنلاین CNC است که نیازی به نصب ندارد. میتوانید G-code را paste یا وارد کنید.
این نرم‌افزار فرایند شبیه‌سازی برش برای ماشین‌های مختصات دکارتی را نشان نمی‌دهد. و فقط مسیر ابزار اسپیندل (spindle) را نمایش میدهد. بنابراین، نمی‌تواند جنبه‌هایی مانند مرزهای کاری دستگاه را تایید کند.
با توجه به اینکه مبتنی بر وب است، جایگزین خوبی برای زمانی است که نیاز به بررسی سریع مدل دارید.
ویژگی‌ها: وارد کردن یا paste کد G. امکان انتخاب زمان عادی، کند، یا سریع برای فرآیند شبیه‌سازی. امکان مدلسازی از طریق تلفن همراه،. ارائه حداکثر 5 محور، سازگار با ماوس سه‌بعدی.
با معرفی این نرم‌افزار بخش معرفی بهترین نرم‌افزارهای CNC به پایان می‌رسد. برای کسب اطلاعات بیشتر، دیگر مقاله‌های ما را مشاهده نمایید.
طراحی کن، تحلیل کن، نقشه ساخت و حتی خروجی مناسب برای پرینتر سه بعدی بگیر !
دانلود سنتر
معرفی و دانلود نرم افزار Fusion 360
نرم افزار fusion360 یکی از قدرتمندترین نرم افزار طراحی در صنعت مهندسی مکانیک،معماری، هنری و .... است. هنوز این نرم افزار به حالت اوپن سورس نرسیده ، و برای نصب نرم افزار نیاز است ، که متصل به اینترنت باشید و حتی امکان سیو کردن قطعات روی کامپیوتر خودتون رو ندارید، و در جایی به اسم ابر اطلاعات ذخیره میشود.
به تعریف دیگر :
Autodesk Fusion 360 نرم افزاری قدرتمند و جامع شامل ابزارهای یکپارچه طراحی، مهندسی، الکترونیک و صنعتی برای مدلسازی فری‌فرم در یک بستر نرم افزاری واحد است. متاسفانه اکثر ابزارهای مدلسازی سه بعدی خلاقیت و توانایی شما را در ایجاد سریع طرحهای تکراری متعدد محدود میکنند. اما در نرم افزار فیوژن ۳۶۰ احجام مانند خمیر در دستان شما قابلیت شکل‌پذیری دارند و ایجاد حجم و طراحی پیچیده در این نرم افزار به راحتی امکان‌پذیر است.
توسط نرم افزار Fusion 360 میتوانید با استفاده پارامترهای کاربردی، روشهای متنوع تولید، انواع مواد و پارامترهای محدودیت هزینه به راحتی و با دست باز مدلهای سه بعدی بدون نقص، نوآورانه و با عملکرد بالا ایجاد کنید و برای تعیین عملکرد محصول و کشف نقصها و هزینه‌های آن، طرحهای خود را در تمام مراحل توسعه مورد آزمایش قرار داده و توانایی‌های خود را گسترش دهید.
همچنین برای پرینتر سه بعدی نیز پلاگینی قدرتمند نیز در نظر گرفته شده.
کتیا چیست ؟
نرم‌افزار اپن‌سورس چیست؟
نرم‌افزار اپن‌سورس، نرم‌افزاری است که هر کسی میتواند سورس‌کد آن را ببیند و آن را ویرایش کند و یا توسعه دهد. Source Code بخشی از نرم‌افزار است که اکثر کاربران کامپیوتر هرگز آن را نمی‌بینند. برنامه‌نویسان با نوشتن سورس‌کد، تعیین میکنند که بخشهای مختلف یک نرم‌افزار -برنامه یا اپلیکیشن- چه‌طور باید کار کند. هر برنامه‌نویسی که به سورس‌کد یک برنامه دسترسی داشته باشد، میتواند با افزودن قابلیت‌هایی خاص، عملکرد برنامه را بهبود بخشیده و یا مشکلات آن را برطرف نماید.
به عنوان مثال اگر باگ و یا مشکلی در نرم افزار فوق وجود داشته باشد حتما بایستی با مراجعه به شخص و یا شرکت مالک نرم افزار درخواست رفع اشکال و یا اضافه کردن امکان جدید را نمایید.
در مقابل نرم افزارهای اوپن سورس Open Source و یا منبع باز با امکان دسترسی به کدهای برنامه ارائه میشوند و این امکان را به برنامه نویسان میدهند تا با تغییرات خاص نرم افزار را شخصی سازی کرده و امکانات دلخواه را به نرم افزار اضافه کنند و در واقع نرم افزار را به صورت دلخواه توسعه دهند.
نرم‌افزار کلوز سورس چیست؟
Closed Source Software یا نرم افزارهای اختصاصی (متن بسته)
اینگونه نرم افزارها، نرم افزارهایی اختصاصی هستند که تحت یک مجوز دارای موافتنامه برای انجام تغییرات، توزیع، کپی و انتشار محدود و کنترل شده در اختیار کاربران و سازمانها قرار می گیرند. یا به صورت ساده تر نرم افزارهایی که برای دریافت آنها باید پول پرداخت کنید و اجازه دسترسی به کد منبع برنامه را ندارید.
مثالهایی از این نوع نرم افزارها می توان به محصولات میکروسافت مانند Office یا شرکت Adobe مانند Photoshop و غیره اشاره کرد.
نرم افزار fusion 360
آخرین نرم افزاری است که نیاز دارید
برای طراحی سه بعدی
FUSION 360 3D DESIGN & MODELING
در خیلی از نرم افزارهای طراحی و مدلسازی شمارو با دستورات و و دسترسی ها ممکن است محدود کنند، ولی در این نرم افزار محدودیتی وجود ندارد و در این نرم افزار دستورات به طور کلی و جزیی میتوانند همه محدودیت های طراحی شمارو هموارکنند. مثل بازی کردن با خمیر بازی میمونه ، محدودیتی برای مدلسازی در نرم افزار fusion 360 وجود نداره.
FUSION 360 MANUFACTURING
با استفاده از پلاگین ساخت، میتوان هزینه های ساخت ، زمان آماده شدن نقشه ها برای ساخت و همینطور خروجی ها لازم برای پرینتر های سه بعدی چه رزینی، چه فیلامنتی و فلزات رو به طور کامل در کوتاه ترین زمان آماده میکند.برای دستگاه های CNC خروجی لازم و دقیقی ارائه میدهد.
USION 360 ELECTRONICS
پلاگینی برای الکترونیک و الکتریکال
دیگه از شر نرم افزار های قدیمی و سخت مدلسازی الکترونیکی در صورت استفاده از این نرم افزار راحت میشید، یک دیتا بیس گنده ! از طراحی pcb و تبادل فایلهای سه بعدی از نرم افزارهای طراحی دیگر و در آخر قطعات الکترونیکی زیادی در حافظه خود جا داده، کافیه که فقط نوع قطعه الکترونیکی رو انتخاب کنید و سپس برد PCB رو طراحی کنید
FUSION 360 SIMULATION
همیشه و همیشه یکی از مهمترین گام ها برای دستیابی به یک قطعه بهینه شده از بزرگترین دغدغه های یک مهندس مکانیک بود، قدیم برای اینکه یک قطعه برای تحلیل های خستگی و مودال مورد آنالیز، چندین خروجی بگیره و در چندین نرم افزار تحلیلی قطعه رو مورد بررسی قرار میداد.
دیگه این مشکل در نرم افزار FUSION360 حل شده، داخل همین نرم افزار طراحی کنید و در کسری از ثانیه وارد محیط تحلیل بشید و قطعه رو آنالیز کنید، اینکار از خسارات احتمالی جلوگیری میکند.
FUSION 360 GENERATIVE DESIGN
بهینه سازی یکی مهمترین و بهترین راهها برای کاهش هزینه ساخت و همینطوری بالابردن راندمان یک قطعه در شرایط محیطی خاص می باشد.
نرم افزارهای زیادی در رابطه با بهینه سازی هندسه یک شکل وجود ندارند و یا کار کردن با آنها دشوار است.
در نرم افزار FUSION360 این موضوع به طور کلی حل و فصل شده، کافی که فقط محدودیت ها و متغیرهارو به نرم افزار بدید و سپس صبر کنید تا نرم افزار باقی کار رو انجام بده.
دنبال یک نرم افزار راحت برای طراحی سه بعدی میگردی؟ پیداش کردی
ابزارهای یکپارچه طراحی برای مدلسازی فری‌فرم
یکپارچگی کامل با نرم افزارهای طراحی CAD, CAM, CAE, PCB
پشتیبانی از فرمتهای DWG, SLFPRT, IPT, IAM, CATPART, IGES, STEP, STL
استفاده از فناوری‌های HSM برای تولید قطعات CNC با کیفیت بالا
استفاده از FFF or PBF برای پرینت سه بعدی فلزات
طراحی PCB و شماتیک قطعات الکترونیکی
تبدیل مدلهای سه بعدی به ترسیمات دو بعدی
آماده‌سازی مدل برای انجام عملیات چاپ سه بعدی
امکان کار بر روی پروژه‌های خود به صورت تیمی
پشتیبانی از 20 فرمت دو بعدی و 30 فرمت سه بعدیپردازش سریع و تبدیل فایل هابهترین نرم افزار تبدیل فایلهای سه بعدی به فرمت پرینتر سه بعدی
قبل
بعدی
فایل سه بعدی رو راحت باز کن ، اندازه بزن و تبدیل کن
نرم افزار Cross manger چیست ؟
نرم افزار Cross manger نجات دهنده هر مرکز خدمات پرینتر سه بعدی در حداقل ایران و کشورهای مجاور است، ولی چرا ؟ خیلی وقتها مشتریهای برای سفارش پرینت سه بعدی، خروجی STL به ما نمیدهند، و مستقیم خروجی از نرم افزارهای خودشون رو میگیرند، یا میشه گفت دیگه دسترسی به نرم افزار مربوطه ندارند، اینجاست که این نرم افزار مثل یک ماشین تولید کننده فایل stl وارد عمل میشه.
نرم افزار Cross manger میتونه در چند لحظه کوتاه، یک فایل سه بعدی با هر فرمتی !!!! بگیره و تبدیلش کنه به یک فایل مناسب پرینت سه بعدی .
این داستان ممکن برای هر شرکت مهندسی صرفا برای تبدیل فایلهای به یک فرمت اشنا و قابل فهم در نرم افزارهای خودشون نیز پیش بیاد . مثل زمانی که فایلی با فرمت CATPART دارید، ولی کتیا ندارد، و سالیدورک دارید. در کسری از ثانیه این فایل به یک فرمت stp یا هر فرمت دیگری تبدیل میشه.
نرم افزار Cross manger مستقل برای تبدیل اکثر فرمتهای CAD به یکدیگر میباشد.
کافی است یک یا چند فایل CAD را انتخاب و فرمت خروجی مورد نظر را انتخاب کنید تا برنامه به صورت خودکار تبدیل مورد نظر شما را انجام دهد. این برنامه توسط یکی از شرکتهای پیشرو در زمینه تبدیل داده های CAD با عنوان Datakit به بازارهای جهانی عرضه شده است.
این برنامه از اکثر فرمتهای 2d,3d, native و natural سیستم های CAD پشتیبانی میکند.
نرم افزار Cross manger بیش از 30 فرمت قابل خواندن و 20 فرمت قابل نوشتن در این نرم افزار وجود دارد بنابراین شما میتوانید به راحتی فرمتهای مختلف را به یکدیگر تبدیل کنید.
برای شرکتی که به صورت تخصصی در زمینه محیطهای multi-CAD فعالیت میکند ضروری است که نرم افزاری همچون CrossManager در هنگام تبدیل داده ها هیچ کم و کاستی در آن ایجاد نکند که خوشبختانه این برنامه به خوبی این کار را انجام میدهد.
نسخه پیشرفته این نرم افزار نیز وجود دارد که امکان تعریف وظایف خودکار از طریق خط فرمان را برای کاربران فراهم میکند. (در اینجا منظور از خط فرمان و خودکار سازی، مجموعه ای از دستورات است که در یک فایل batch قرار گرفته اند و به صورت همزمان اجرا میشوند).
نرم افزار Cross manger به عنوان مثال با اجرای فایل batch تمامی فایلهای یک فولدر مشخص به صورت خودکار تبدیل فرمت میشوند. این برنامه در حال حاضر به زبانهای مختلفی در سراسر جهان عرضه میشود.
امکانات و ویژگی های نرم افزار Cross manger
نصب و استفاده آسان
پردازش سریع داده ها
آپدیتهای منظم نرم افزار
کاملا مستقل و بدون وابستگی به سایر نرم افزارها
پشتیبانی از داده های مختلف :
درخت مدل
پارتها و اسمبلی ها
هندسه ها، وایرفریم، مش، توپولوژی و …
اندازی گیری خطی و زاویه ای
یادداشتها، PMI,FD&T,GD&T
متون
مشخصاتی مانند رنگ، وضعیت نمایش، لایه ها و …
متادیتا
کانفیگ سیستم مورد نظر
Configuration Requirements for CrossManager 2021:
- Windows (Vista/7/8/10).
The hardware configuration (i.e. processor speed, RAM, etc.) mostly depends on the size of the files that have to be converted. However, a 2 GHz CPU and 4 GB of RAM are recommended. The installation of CrossManager will take about 150 MB on your hard disk drive.
نرم افزار cross manger از چه فرمت های پشتیبانی میکند.
ورودی
3Shape DCM
ACIS
CADDS
CATIA V4 2D
CATIA V4 3D
CATIA V5 2D
CATIA V5 3D
CATIA V6 / 3DEYESPERIENCE 2D
CATIA V6 / 3DEYESPERIENCE 3D
CEREC - Sirona Dental
CGR
Creo View
DWG / DYESF 2D
DWG / DYESF 3D
FBYES
glTF
IFC
IGES
Inventor
JT
OBJ
Parasolid
PLMYESML
Procera
ProE / Creo Parametric 2D
ProE / Creo Parametric 3D
Revit
Rhino
Robcad
Solid Edge 2D
Solid Edge 3D
SOLIDWORKS 2D
SOLIDWORKS 3D
STEP
STL
UG NYES 2D
UG NYES 3D
VDA
خروجی
3DYESML
3MF
ACIS
CADDS
CATIA V4 3D
CATIA V5 3D
CGR
COLLADA
DYESF
EMF
FBYES
glTF
IFC
IGES
JT
OBJ
Open CASCADE
Parasolid
PDF 2D
PDF 3D
PRC
Robcad
SOLIDWORKS 3D
STEP
STL
UG NYES 3D
Unisurf
VDA
VRML
نرم افزار cross manger از چه فرمت های پشتیبانی میکند.

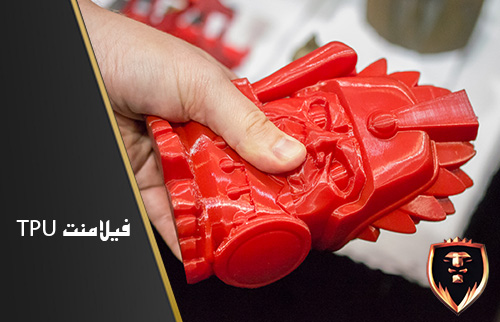

فیلامنت TPU

دلایل بی شماری وجود دارد که چرا قطعه پرینت سه بعدی شما ممکن است نیاز به انعطاف پذیری ، خم شدن ، کشسانی یا نرم شدن داشته باشد. خوشبختانه طیف وسیعی از فیلامنت ها در بازار وجود دارد که می توانند ویژگی های مورد نظر شما را در عین چاپ آسان ارائه دهند.
فیلامنت های انعطاف پذیر می توانند خاصیت کشسانی و دوام ، استحکام و سایر ویژگی های جذاب مانند بازدارندگی شعله ، ایمنی مواد غذایی و خواص ضد باکتریایی را ارائه دهند. آنها می توانند تخلیه الکترواستاتیک را از بین ببرند ، در برابر محو شدن در اشعه ماوراء بنفش مقاومت کرده و در برابر حلالهای شیمیایی مقاومت کنند ، که این امر آنها را برای کاربردهای صنعتی نیز ایده آل می کند. امروزه بیشتر رشته های انعطاف پذیر را برای تماس طولانی مدت با پوست پیدا می کنید ، بنابراین برای پروتزها و وسایل الکترونیکی پوشیدنی ایده آل هستند. همچنین فیلامنت های انعطاف پذیر ساخته شده از 100٪ مواد بازیافت شده وجود دارد.
معرفی فیلامنت TPU
پلی اورتان ترموپلاستیک (TPU) نوعی الاستومر است که با انعطاف پذیری و دوام بالای آن در پردازش مشخص می شود و ویژگی های هر دو پلاستیک و لاستیک را ترکیب می کند. در ترکیب شیمیایی آن متوجه می شویم که سازگاری آن به دلیل وجود توالی های متناوب بخشهای سخت و نرم است ، یعنی با تغییر نسبت این بخشها ، سختی و انعطاف پذیری مواد نیز تغییر می کند. این امر روی شفافیت قطعات نهایی ، نرمی لمس یا چسبندگی قطعات تأثیر می گذارد. به طور کلی می توان گفت که TPU یک پلیمر بسیار متنوع است که مجموعه ای بسیار جالب از ویژگی ها را برای قطعات ارائه می دهد. علاوه بر این ، این فرصتی برای چاپ سه بعدی مدلهای انعطاف پذیر است.
قبل
بعدی
فیلامنت TPU
فیلامنت ASA
اما هنگام استفاده از فیلامنت TPU به چه نکاتی باید توجه کنیم؟
در صنعت تولید مواد افزودنی ، این ماده دنیایی از امکانات را برای بازارهای مختلف ، مانند کفش ، در ایجاد کفهای الاستیک یا صنعت خودرو ، برای ایجاد لاستیک و کمک فنر باز می کند. TPU برای قطعات نهایی ، نمونه های اولیه کاربردی ، مدل های مفهومی و اجزای سفارشی ایده آل است. این نوع مواد به طور گسترده ای استفاده می شود ، به عنوان مثال ، برای تولید روکش تلفن همراه ، زیرا دستگاه را در برابر ضربه و شکستگی محافظت می کند. اکنون بیایید به ویژگی های برجسته این مواد انعطاف پذیر نگاه کنیم.
ویژگی های فیلامنت TPU در چاپ سه بعدی
از نظر خواص ، باید بدانیم که این پلیمرها دارای مزایای زیادی هستند ، مانند مقاومت بالا در برابر ضربه ، سایش ، سایش و برش. علاوه بر این ، آنها دارای چسبندگی لایه ای کاملاً پیشرفته ای هستند که به یکنواختی مکانیکی عالی در قطعات تولید شده دست می یابد و آنها را همسان می کند. با این حال ، این نوع مواد دارای محدودیت های خاصی است که باید در نظر بگیریم. TPU به خوبی با محیط های گرم سازگار نیست. این عامل قابل توجه است زیرا با وجود طیف گسترده ای از کار ، نمی تواند دمای بالا را تحمل کند. علاوه بر این ، تنظیمات چاپ باید با توجه به تکنولوژی مورد استفاده متفاوت باشد.
هنگام چاپ قطعات با TPU ، با استفاده از FDM ، پیشنهاد می کنیم یک لایه نازک از چسب را روی تخت چاپ قرار دهید ، که چسبندگی مواد را تسهیل می کند. همچنین توصیه می شود که نازل اکستروژن برای ذوب شدن فیلامنت به دمایی بین 210 C الی 235 C برسد (البته بستگی به برند آن دارد). اینها نکات کلی هستند ، اما برای پرینت موفق با TPU بر اساس پیکربندی هر پرینتر سه بعدی و کالیبراسیون مناسب است. بنابراین ، توصیه می شود قبل از شروع پرینت های پیچیده تر ، آزمایشهای کوچکی را با این ماده انجام دهید.
از نظر ساخت سنگ استریولیتوگرافی ، TPU برای مدلهای کوچک و با دیواره نازک یا برای شبیه سازی مواد با طول زیاد توصیه نمی شود. هنگام پیکربندی مدل ، توصیه می شود مدل ها شکل نهایی داشته باشند و نزدیک به پلت فرم تولید ، اما با زاویه بیشتر از 20 درجه نباشد. قطعات نازک و بالاتر برای چاپ مشکل بیشتری خواهند داشت ، اگرچه همیشه می توان از ساپورت برای اطمینان از نتیجه مطلوب استفاده کرد.
خب تا اینجا با فیلامنت منعطف پذیر آشنا شدیم و به ویژگی های این فیلامنت پرداختیم ولی این فیلامنت برای پرینت
دارای تنظیمات متفاوتی هنگام پرینت نیاز دارد
، در این بخش به تنظیمات نرم افزار اسلایسر می پردازیم .
TPU با نازل گرم تر از PLA پرینت می کند ، معمولاً در حدود 220-230 درجه سانتی گراد ، در حالی که بسیاری از کاربران PLA را در دمای یا حدود 200 درجه سانتی گراد چاپ می کنند. احتمالاً متوجه خواهید شد که باید دمای تخت گرم خود را افزایش دهید و ممکن است برای چسبندگی به تخت از نوار یا اسپری مو استفاده کنید ، حتی اگر PLA شما بدون کمک به تخت شما بچسبد.
علاوه بر این ، سرعت خود را به 40 میلی متر بر ثانیه کاهش دهید. اگر دستگاه اکسترودر شما گرفتگی ایجاد می کند یا به شما چاپ های کثیف و تار می دهد ، ممکن است لازم باشد عقب نشینی خود را در حد صفر تنظیم کنید. شما همچنین باید فاصله نازل را از تخت تنظیم کنید ، زیرا TPU به اندازه PLA به "فشردن" نیاز ندارد.
وقتی صحبت از پرینت با فیلامنت TPU می شود ، درک نقاط قوت و ضعف مهم است. چگونه می توانید بیشترین بهره را از این مواد ببرید؟
هنگام تصمیم گیری برای شروع با مواد TPU ، توجه به مسائل احتمالی بسیار مهم است ، بنابراین می دانید چه چیزی انتظار می رود.
1- بهینه سازی feed rate
اغلب بهترین حالت استفاده از نرخ تغذیه ثابت است که در هنگام چاپ سه بعدی با فیلامنت های انعطاف پذیر کند است. این امر به این دلیل است که مواد کشسان هستند و در صورت تغییر ناگهانی در سرعت پرینت ، می توان آن را غیرقابل کنترل کرد. افزایش سرعت چاپ می تواند منجر به فشرده شدن فیلامنت شود که می تواند منجر به گرفتگی شود. اغلب می توان چندین تلاش برای یافتن سرعت مطلوب چاپ برای چاپ سه بعدی مواد TPU انجام داد. با این حال ، نقطه شروع خوب سرعت 35 میلی متر بر ثانیه است.
برای دستیابی به این هدف با استفاده از مواد TPU ، قطعاتی با ارتفاع لایه های پایین پرینت کنید ، اطمینان حاصل کنید که آنها در محدوده 0.1 میلی متر تا 0.2 میلی متر هستند(100 الی 200 میکرون). در ارتفاع لایه پایین ، نیاز به پلاستیک کمتری وجود دارد و این بدان معناست که اکسترودر با نرخ کمتری تغذیه می کند که باعث کاهش بار بر روی فیلامنت می شود.
2- از تلرانس منفی بهره ببرید و از raft برای TPU استفاده نکنید !
طراحی قطعه ای که انعطاف پذیر باشد و نیاز به قرار گرفتن در داخل قطعه دیگر داشته باشد ، ارزش استفاده از تلرانس منفی بین قطعات را دارد. این امر باعث می شود که قسمت انعطاف پذیر قابلیت کشش راحت بر روی شی دیگر را داشته باشد.
با استفاده از فیلامنت های انعطاف پذیر مانند مواد TPU ، اجتناب از استفاده از raft مهم است. زیرا برای لایه های پایه ، feed rate دارای میزان اکستروژن بالاتری هستند که می تواند منجر به مشکلات شود .
3- تنظیمات retraction
از آنجا که مواد TPU انعطاف پذیر و کشسان هستند ، آن را نسبت به حرکات سریع مانند عقب نشینی بسیار حساس می کند. بنابراین ، برای پرینت سه بعدی موفق با استفاده از فیلامنت TPU ، بسیار مهم است که تنظیمات جمع شدن را برای محدود کردن حرکات بهینه کنید. بسیار مهم است که با مقدار کمی عقب نشینی در حالی که از سرعت کمتری برای کمک به خروج احتمالی از اکسترودر استفاده می کنید هات اند استفاده کنید.
پنجره تنظیمات در نرم افزار simplify3D
4- کم کردن فاصله
چاپ سه بعدی مواد منعطف با اکسترودر Direct Drive مناسب تر است. با این وجود ، هنگام استفاده از تنظیمات مناسب در چاپگر سه بعدی با اکسترودر Bowden ، می توانید به نتایج مشابه برسید. برای مسیری که فیلامنت در ناحیه مذاب حرکت می کند مهم است که دارای محفظه تنگ باشد ، که می تواند از هر گونه پیچ وتاب خوردن جلوگیری کند.
5- موقعیت قرقره فیلامنت
چند تغییر در قرقره مواد می تواند تفاوت زیادی ایجاد کند. به طور معمول ، چرخ محرک اکسترودر رشته را به داخل نازل می کشد ، که منجر به مقدار کمی پیچش در این فرایند می شود. با این حال ، از آنجا که TPU الاستیک است ، فیلامنت در این هنگام کشیده می شود که می تواند منجر به اکستروژن کمتر شود. بنابراین ، قرقره را بالای چاپگر نصب کنید تا فیلامنت به سمت پایین باز شود که می تواند هرگونه مقاومت را کاهش دهد.
تاریخچه راینو از سال 1980مدلسازی بر مبنای NURB نه POLYGONنرم افزار رندر گیری با روزولوشن بالادارای پلاگین های منحصر به فرد برای طراحی خوردو و صنعتی
قبل
بعدی
نرم افزار راینو Rhino داری قابلیت های : طراحی CAD / ساخت CAM / آنالیز CAE / رندرینگ Rendering
طراحی، انیمیشن سازی با نرم افزار راینو
نرم افزار راینو Rhino چیست ؟
نرم افزار راینو Rhino
نرم افزار Rhino، نرم افزاری است که در طراحی و مدل سازی های سه بعدی کاربرد دارد. راینو بر اساس خطوط نربز (NURBS دارای تعریف ریاضی هستند) تولید هندسه می کند. می توان گفت که نرم افزار راینو (Rhino) یک نرم افزار مدل ساز سه بعدی قوی است که توسط شرکت مک نیل (Mc neel) در سال ۱۹۸۰ تولید شده است. نرم افزار راینو در تبدیل مدل های هندسی به نمونه های واقعی از دیگر نرم افزار هایی همچون تری دی مکس (۳D Max)، اسکچاپ (Sketchup)، اتوکد (AUTOCAD) و … دقیق تر است. لازم به ذکر است که نرم افزار راینو برای مهندسان معماری، عمران، طراحان صنعتی، مکانیک، طراحان بازی های رایانه ای و …. کاربرد بیشتری دارد.
نرم افزار مشابه solidwork چیست ؟
طراحی، انیمیشن سازی با نرم افزار راینو
راینو به یک زبون راحتر
نرم افزار راینو Rhino
Rhinoceros 3D یک نرم افزار CAD با تعداد زیادی از ابزارهای پیچیده مدل سازی سه بعدی است که به شما امکان می دهد اشکال غیرقابل تصور را با دقت و جزئیات عالی ایجاد کنید و بعضی را حتی با پرینتر سه بعدی چاپ کنید ، خواه یک نقاشی ، یک طرح و یا حتی اسکن سه بعدی. این نرم افزار با اکثر برنامه های طراحی ، تهیه پیش نویس ، CAM ، نمونه سازی ، ارائه و تصویر سازی سازگار است همانطور که قبلاً گفتیم ، این نرم افزار مبتنی بر مدل سازی رایگان با استفاده از NURBS است. Rhino 6 به شما امکان می دهد با منحنی ها یا فرمول های ریاضی کار کنید که قادر به ایجاد شکل دقیق از یک شکل سه بعدی هستند. در سایت توسعه دهنده مشخص شده است: “NURBS ایجاد کننده ریاضی هندسی سه بعدی است که می تواند هر شکل را بطور دقیق توصیف کند ، از یک خط دو بعدی ساده ، دایره ، قوس یا منحنی گرفته تا یک سطح آلی سه بعدی کاملاً پیچیده یا جامد. به دلیل انعطاف پذیری و دقت آنها ، مدلهای NURBS در هر فرآیند مانند تصویرگری ، انیمیشن یا ساخت قابل استفاده هستند. “
هنگامی که کاربر یک شیء را مدل کرد ، می تواند با فرمت .STL یا .OBJ ، مناسب برای تولید افزودنی و پرینتر سه بعدی آن را خروجی بگیرد. توجه به این نکته حائز اهمیت است که چاپ سه‌بعدی تخصص این نرم افزار مدلساز سه بعدی نیست.
.نرم افزار راینو Rhino از چه افزونه هایی PLUGIN می توان استفاده کرد؟
اول اینکه پلاگین ها به معنای ابزار هایی هستند که می توان آن ها را به نرم افزار اصلی اضافه می کنند و می توان با استفاده از آن ها مدلسازی کرد و همچنین امکان کار در زمینه های مختلفی از جمله طراحی خودرو، رندر، جواهر سازی، دکوراسیون داخلی و …. را ایجاد می کند.
یکی از پلاگین هایی که می توان گفت مکمل نرم افزار راینو است، افزونه گرس هاپر (Grasshopper) می باشد
که این افزونه یک محیط توسعه پایدار است که قابلیت برنامه نویسی به راینو اضافه می کند.
با استفاده از پلاگین گرس هاپر می توان به صورت قدرتمند طراحی پارامتریک انجام داد و می توانید مدلسازی، طراحی فرم های آزاد و …. را نیز با دقت و سرعت بالاتری انجام دهید.
از دیگر پلاگین هایی که می توان در نرم افزار راینو از آن استفاده کرد شامل موارد زیر می باشد :
پلاگین های باحال ! نرم افزار راینو
نرم افزار راینو Rhino
پلاگین Mesh Paint 3D
پلاگین مقطع (Section tools)
پلاگین Paneling Tools
پلاگین آرگ های ویژوال (Visual Arq)
پلاگین طراحی زمین (Lands Design)
پلاگین Mesh 2 Surface
پلاگین Aux Pecker
پلاگین Evolute Tools
پلاگینFluid Ray
پلاگین BullAnt
پلاگین V-Ray
برخی دیگر قابلیت های نرم افزار
راینو
کدامند ؟
طراحی طلا و جواهرات (Jewelry Design)
دکوراسیون داخلی (Interior Design)
طراحی معماری (Architecture Design)
طراحی خودرو (Vehicle Styling Design)
طراحی صنعتی (Industrial Design)
طراحی دریایی (Marine Design)
طراحی مبلمان (Furniture Design)
طراحی فیلم و سریال (Film and Set Design)
طراحی هواپیما (Aircraft Design)
طراحی موجودات (Creatures Design)
طراحی صورت و شخصیت (Figures Design)
طراحی کارتون و کاریکاتور (Cartoons Design)
نرم افزار راینو Rhino
استفاده از راینو برای تکمیل ایده هاکاربرد راینو در سه بعدی کردن احجاماستفاده از طراحی رایانه ای و ساخت رایانه ای کاربرد نرم افزار Rhino در ساخت سریع فرم به حالت اتود زنی اولیهاستفاده از راینو در چاپ سه بعدی در مهندسی معکوسکاربرد راینو در طراحی خودروکاربرد راینو در طراحی کفشاستفاده از Rhino در طراحی مکانیک کاربرد راینو در طراحی محصولاستفاده از راینو در طراحی موجوداتکاربرد نرم افزار راینو در نمونه سازی سریعاستفاده ازنرم افزار Rhino در طراحی انیمیشنکاربرد .نرم افزار راینو Rhino در تولید فرم های پیچیده
سازگاری نرم افزار راینو Rhino با اکثر فرمت ها
فایلهای CAD3DPDFACISCATIA V4CATIA V5CATIA V6CGRInventorJTParasolidPLMXML
زمانی که فایل سه بعدی طراحی شده دارید، مرحله بعدی وارد کردن فایل سه بعدی در نرم افزارهایی اسلایسر و گرفتن G-CODE (نقشه راه) از نرم افزارهای اسلایسر است.
خب امروز میخواهیم به معرفی یک از غول ترین نرم افزار اسلایسر پرینتر سه بعدی، یعنی نرم افزار رابط بین کاربر که قصد داره یک فایل سه بعدی رو چاپ سه بعدی کنه بپردازیم، اسم این نرم افزار رو اگر از خدمات دهندگان پرینتر سه بعدی باشید بدون شک شنیدید، نرم افزار Ultimaker Cura نرم افزار کیورا برای اولین بار در سال 2011 برای اولین توسط برنامه نویسی معروف و صاحب امتیازی به نام دیود برام معرفی شد. David Braam, Founder of Cura. Source: Ultimaker
چند سال بعد یک شرکت مشهور سازنده پرینتر سه بعدی او را به استخدام خود در آورد و با حفظ امتیاز کیورا را به زیر مجموعه ای خودش اضافه کرد، طی سالیان گذشته بیش از 10 نسخه برای کیورا به بازار پرینتر سه بعدی معرفی شد، پلاگین های متعددی برای نرم افزارهای طراحی زیادی نیز ارائه شد، جامعه بزرگی از نرم افزار اسلایسر کیورا برای سفارش پرینت سه بعدی خودشون استفاده میکنند و بیش از 1000 ساعت پرینت موفق با نرم افزار کیورا به ثبت رسیده.
Cura 3D یک نرم افزار برش (Slicing) است. این برنامه یک مدل سه بعدی را به لایه های متعدد برش می دهد و فایلی می سازد که به نام G-Code شناخته می شود. این کد برای پرینتر سه بعدی قابل فهم است. این کد به به نرم G-CODE شناخته میشود که خط و مش پرینتر سه بعدی برای چاپ سه بعدی یک قطعه است.
نرم‌افزار اپن‌سورس چیست؟
نرم‌افزار اپن‌سورس، نرم‌افزاری است که هر کسی میتواند سورس‌کد آن را ببیند و آن را ویرایش کند و یا توسعه دهد. Source Code بخشی از نرم‌افزار است که اکثر کاربران کامپیوتر هرگز آن را نمی‌بینند. برنامه‌نویسان با نوشتن سورس‌کد، تعیین میکنند که بخشهای مختلف یک نرم‌افزار -برنامه یا اپلیکیشن- چه‌طور باید کار کند. هر برنامه‌نویسی که به سورس‌کد یک برنامه دسترسی داشته باشد، میتواند با افزودن قابلیت‌هایی خاص، عملکرد برنامه را بهبود بخشیده و یا مشکلات آن را برطرف نماید.
به عنوان مثال اگر باگ و یا مشکلی در نرم افزار فوق وجود داشته باشد حتما بایستی با مراجعه به شخص و یا شرکت مالک نرم افزار درخواست رفع اشکال و یا اضافه کردن امکان جدید را نمایید.
در مقابل نرم افزارهای اوپن سورس Open Source و یا منبع باز با امکان دسترسی به کدهای برنامه ارائه میشوند و این امکان را به برنامه نویسان میدهند تا با تغییرات خاص نرم افزار را شخصی سازی کرده و امکانات دلخواه را به نرم افزار اضافه کنند و در واقع نرم افزار را به صورت دلخواه توسعه دهند.
نرم افزار CURA
آخرین نرم افزاری است که نیاز دارید
برای داشتن یک پرینت سه بعدی عالی
اسلایسر سریع و با دقت بالا
خیلی از کسانی که با پرینتر سه بعدی کار میکنند میدونند که هر چقدر هم طراحی دقیق و با ظرافت خاصی انجام شده باشه، یک خروجی G-CODE اشتباه میتونه مشکلات بزرگی رو یک پروژه بزرگ صنعتی به ارمقان بیاره، افراد مبتدی تا حرفه ای ممکن با نرم افزار اسلایسر دیگری به نام simplify3d که هم مقاله و هم آموزش در سایت KING3D گذاشته شده، کار میکنند و سالهاست که پرینت های سه بعدی موفقی نیز گرفتند، ولی زمانی که اوپراتوری به خودش جرات انتقال از یک نرم افزار به نرم افزار دیگری رو بده اون نقطه عطف ماجراست.
ساپورت گذاری هوشمند
Adaptive layers: امکانی با عنوان تطبیق پذیری لایه ها میباشد که به کاربر امکان اضافه کردن ضخامت لایه متنوع (variable layer height) بر اساس ساختار مدل سه بعدی را فراهم کرده است. نتیجه چیست؟ بهبود چشمگیر سطح پرینت با افزایش زمان جزیی چاپ. این گزینه در بخش experimental پنل تنظیمات قرار دارد.
Tree support: این نوع ساختار ساپورت گذاری از ساختار شاخه ای (branches) استفاده میکند که با توجه به ناحیه مورد نیاز، به صورت هوشمند افزایش می یابد. این خاصیت باعث کاهش حجم بی مورد ساپورت و در نتیجه کمتر شدن ردپای ساپورت، هنگام کندن آنها میشود و باز هم سطح تمیزتری روی قطعه باقی می ماند. امکان استفاده از ساپورت درختی ترکیب شده با ساختار سنتی ساپورت نیز در نرم افزار فراهم است.
ویژگی های منحصر به فرد نرم افزار CURA
اگر با قابلیت بی شمار نرم افزار cura آشنا بشید، متوجه تغییرات و تنظیماتی بیشتری نسبت به نرم افزار simplify3d می شوید.
خیلی از مشکلات پرینت رو نمیشه در این نرم افزار حل کرد ولی در این نرم افزار cura میتونید به تغییرات بیشتری نیز دست پیدا کنید. بعدا در مقاله ای جداگانه فرق بین نرم افزار cura و نرم افزار simplify3d رو مطرح میکنم.
این نرم افزار منحصر به فرد از فایل ها سه بعدی با پسوند : STL, OBJ, X3D, 3MF پشتیبانی کامل میکند و همچنین برای فایل های عکس با پسوند : BMP, GIF, JPG, PNG امکاناتی خاصی در نظر گرفته است.
. David Braam, Founder of Cura. Source: Ultimaker
نسب این نرم افزار منحصر به فرد و اوپن سورس بسیار ساده و راحت در حد چند کلیک ساده است.
با استفاده از یک نرم افزار قدرتمند و مناسب می توان کارایی دستگاه را افزایش داد، نرم افزار cura در مقایسه با سایر نرم افزارهای اسلایسر پرینترهای سه بعدی عملکرد بهتری را از خود نشان داده است.
لازم به ذکر می باشد که یکی از عوامل تاثیرگذار بر کیفیت پرینت سه بعدی، نرم افزار طراحی سه بعدی اسلایسر است.
دنبال یک نرم افزار راحت برای پرینت سه بعدی میگردی؟ پیداش کردی
از چه سیستم عاملی های پشتیبانی میکند
Windows ویستا، 7 ، 8 ، 8.1 و 10
Mac OS Mac OS X 10.7 or later
Linux Ubuntu, Debian, and Fedora-based distributions are all supported Recommended Distribution: Ubuntu 14.04 LTS or later
در سال 2016 Ultimaker یک نسخه جدید با ویرژن 2.3 معرفی کرد که شروع یک ماجرا بزرگ بود، قابلیت اسلایسنگ، سرعت بالاتر نرم افزاری و اولین نرم افزار که قابلیت خروجی برای دو نازل بود را شامل بود.
در سال 2017 ویرژن 3 رو معرفی کرد که پلاگین ها طراحی همانند سالیدورک میتوانستند از آن بهره بگیرند.
در سال 2018 ویرژن 3.5 را به بازار عرضه کرد که از فایلهای زیادی همانند 3MF و همچنین به اشتراک گذاشتن تنظیمات مشترک و رایج بین کابران برخودار بود
در سال 2019 ویرژن 4 پا به میدان گذاشت با ظاهر و سرعت و امکاناتی بی نظیر و شد همون کیورایی که این روزها ما استفاده میکنیم
انواع نسخه ها
اول از همه چند نسخه قدیمی کیورا رو در لینک های زیر قرار میدیم و در آخر نسخه محبوب رو معرفی میکنم
تاریخچه نرم افزار geomagic از سال 1997اسکن سه بعدی و آنالیز قطعاتقطعه رو بیار، اسکنش کن، مش بزن، مدلش کن، خروجی بگیرمراحل داده برداری، اصلاح مش و خروجی ، پرینت سه بعدی، آنالیز
قبل
بعدی
نرم افزار geomagic wrap داری قابلیت های : طراحی CAD / ساخت CAM / آنالیز CAE / رندرینگ/ Rendering/scaning
نرم افزار geomagic wrap چیست ؟
Geomagic اسم یک نرم افزار طراحی مهندسی از شرکت ۳D Systems است که در ابتدا تحت نام تجاری کمپانی Geomagic Inc در سال ۱۹۷۷ ، که در کارولینای شمالی تاسیس شد به بازار آمد. نرم افزار Geomagic بر پایه طراحی به کمک کامپیوتر (CAD) با استفاده از اسکن سه بعدی بنا شده است. این شرکت
نرم افزار Geomagic محصول یک کمپانی بین المللی آمریکایی است. این نرم افزار یکی از ابزارهای قدرتمندساخت سطوح از فایلهای دیجیتایز شده (cloud point) است و از نرم افزارهای پیشتاز در این زمینه محسوب می شود. در حال حاضر بیش از ۵۰۰۰ شرکت صنعتی بزرگ در دنیا کاربر این نرم افزار می باشند و این نرم افزار در صنایع قالبسازی، اتومبیل سازی، هوا فضا و مهندسی پزشکی (ساخت اعضای مصنوعی بدن انسان) جایگاه ویژه ای دارد.
امروزه به دلیل رشد چشمگیر مهندسی معکوس و اهمیت سرعت انجام
کار در این فرایند ، استفاده از دستگاههای دیجیتایزر برای بدست آوردن مدل قطعات موجود و ساخت قالب به شدت مورد توجه قرار گرفته است. Geomagic به عنوان یک نرم افزار تخصصی ساخت سطوح دیجیتایز شده، ابزارهای قدرتمندی جهت اصلاح عیوب فایلهای دیجیتایز شده و تبدیل سریع و آسان آنها به سطوح مورد نیاز در اختیار کاربر قرارمی دهد.
قابلیت های geomagic wrap
ویرایش مدل های point cloud
ابزار قدرتمند Remesh و ساخت مدل های سه بعدی دقیق
امکان ویرایش مدل های سه بعدی چند ضلعی
استفاده سریع از مدل های ایجاد شده
تبدیل داده‌های اسکن سه بعدی به مدلهای سه بعدی
تبدیل فایلهای STL و OBJ به مدلهای سه بعد
آنالیز، اسکن و ویرایش مدلهای سه بعدی
مش بندی Polygon مدلهای سه بعدی
آماده سازی مدل‌ها برای پرینت سه بعدی
مهندسی معکوس پرینت سه بعدی
ترسیم سریع و دقیق مسیرها از روی Point Clouds
سازگاری با سایر نرم افزارهای Geomagic
نرم افزاری بسیار هوشمند ، اتوماتیک و انعطاف پذیر
ارائه بهترین شیوه ها و بالاترین کیفیت داده های اسکن شده با دقت بالا و بهره وری بهت
ایجاد بسیار سریع از مدل های 3D برای استفاده بیشتر، مانند چاپ 3D ، آرشیو و انتقال به جلوه های بصری، رندر و برای استفاده در سایر سیستم ها
سیستم ویرایش بهبود یافته ، ناوبری و تجسم نقاط ابر به دست آمده از اسکنر متوسط و بلند مدت برای ایجاد مدل های واقعی 3D و باعث بهبود درک و ارائه داده ها
طراحی سریع ، دقیق ایجاد عناصر دو و سه بعدی به طور مستقیم از داده های سنسور و یکپارچه شدن با داده های دیگر منابع پردازش بسیار سریع از داده های متراکم برای اطمینان از ایجاد سریع و استفاده از مدل های حتی بزرگ
دارای یک محیط اسکریپت قدرتمند ، شما را قادر به گسترش، سفارشی کردن و توابع خودکار با دسترسی عمیق به دستورات نرم افزار می کند
پشتیبانی از تمام فرمت های استاندارد سه بعدی و صادرات به این فرمت ها برای اطمینان از استفاده سریع از اندازه گیری های 3D با کیفیت بالا در طراحی ، تجسم ، نمونه سازی ، بایگانی و …
صادرات مدل های چند ضلعی به فرمت های مختلف فایل ، از جمله STL، OBJ، VRML، DXF، PLY و 3DS
Geomagic Wrap مقرون به صرفه ترین ، سریع ترین و دقیق ترین مسیر را از ابزارهای نقطه ای به مدل های چند ضلعی و سطح سه بعدی را ارائه می دهد
که می توانید بلافاصله در مهندسی پایین دستی ، ساخت ، هنر ، طراحی صنعتی و غیره استفاده نمایید.
برنامه ای که به عنوان بخشی از موضوع دیجیتال سه بعدی ، پل دیجیتالی را برای ایجاد داده های کامل جهت استفاده مستقیم در چاپ سه بعدی ، فرز ، بایگانی و سایر کابردهای سه بعدی فراهم می کند.
این نرم افزار با ابزارهای پیشرفته دقیق سطح ، عملکردهای قدرتمند ، استفاده آسان و برش لبه ای برای مدل سه بعدی بی عیب و نقص را ارائه می کند.
قابلیت اسکریپت نویسی و ماکرو همچنین عملکردهای مربوط به کارهای تکراری را در طی فرآیند مهندسی معکوس به صورت خودکار انجام می دهند.
این برنامه به شما این قابلیت را می دهد تا داده های کاوشگر و قالب های سه بعدی وارد شده همانند STL و OBJ را به شبکه های چند ضلعی سه بعدی تبدیل کنید
تا در ساخت ، تحلیل ، طراحی ، سرگرمی و باستان شناسی استفاده کنید.
Geomagic Wrap تصویربرداری سه بعدی را برای تجزیه و تحلیل ، انیمیشن و ساخت فیلم امکان پذیر می کند.
هنرمندان و انیماتورهای جلوه های بصری می توانند از این مدل های سه بعدی در Autodesk Maya® ، Autodesk 3ds Max و سایر نرم افزارهای انیمیشن رایانه ای سه بعدی استفاده کنند
سیستم مورد نیاز GEOMAGIC WRAP
OS : windows 7 & 8 for 32 bit and 7 & 8 & 10 for 64 bit system
CPU: Intel® and AMD® processors with a minimum 2 GHz clock speed Recommended: Multiple core processors. Hyperthreading and clock speeds above 3 GHz can be beneficial but should be paired with a good balance of cores
RAM: Minimum: 4 GB for 32 bit and Minimum: 8 GB for 64 bit (Recommended: 16+ GB (Based on version of Windows used))
Hard Disk: 30 GB or more recommended Temporary file cache requires about 3 GB free disk space for every 100 million points Recommended: a SSD with more than 256GB of space or a 10000 RPM HDD
Recommended for 3D Scanning products: using multiple hard drives and assigning one as a “cache” drive for temporary storage and paging files and assigning the other for the operating system
Display: OpenGL 3.0 or above, 32 bit true color required Minimum resolution: 1280 x 960 Recommended resolution: 1280 X 1024 or higher
برای دانلود نرم افزار های دیگر طراحی، آنالیز و.... روی لینک رو به رو کلیک کنید
دانلود نرم افزار ها
نرم افزار netfabb/ قابلیت اصلاح مش / گرفتن خروجی stl /مدلسازی سه بعدی/ عیب یابی مش که یکی از خفن ترین ! ویژِگی های این نرم افزار netfabb است را داراست.
نرم افزار netfabb مش میکسر چیست ؟
خب همگی با شرکت و میشه با جرات گفت یکی از بزرگترین کمپانی های مهندسی در دنیا یعنی Autodesk آشنا هست، از اتوکد که از قدیم الیام بوده تا به حال، خیلی نمیخواهیم به معرفی اتودسک بپردازیم، پس یک راست میریم سر اصل مطلب یعنی معرفی نرم افزار netfabb .
خب مراکز خدمات پرینت سه بعدی که به طور حرفه ای کار میکنند، کمو بیش با فایل های STL خراب و مشکل دار رو به رو بودند، و هر باید در بیشتر مواقع خود مرکز مشکل رو حل کند، نرم افزار اصلاح مش زیادی داریم ، همانند geomagic wrap , meshmixer و.... ولی نرم افزار netfabb یک چیز منحصر به فرد و دیگه است.
در عمل این شاهکار مهندسی در اصل یک برنامه برای تکنولوژی افزودنی یعنی عزیز دل ما ! پرینتر سه بعدی است.
یکی از رایج ترین مشکلاتی که هر کسی دوست داره پرینت بگیره، وجود عیب در فایل مش است . مثل داشتن سوراخ و حفره اضافی، متصل نبودن سطوح، خراب بودن سطوح به اشکال مختلف و این قضیه وقتی که از نرم افزار 3DMAX خروجی میگیرید کاملا مشهوده در 80% اوقات البته
سرعت بالا و پردازش این نرم افزار قوی به خاطر تیم قدرتمند برنامه نویسی است که این جادوی نرم افزاری رو کد نویسی کردند.
قطعا وقتی نرم افزار به این قدرت برای اصلاح مش استفاده میشود. پس باید قابلیت اسلایسر بودن خودش رو نیز به رخ بکشه، با این نرم افزار میتونید خروجی G CODE برای پرینتر سه بعدی بگیرید، بدون مشکل در جی کد و کاملا دقیق
فایلهای STL حاوی لیست مختصات نقطه گوشه ای سه بعدی و مثلث های مسطح (صورت) هستند. مثلث های مجاور به طور معمول از نقاط گوشه مشترک و لبه های اشتراک استفاده می کنند و در نتیجه مش مثلثی مداوم ایجاد می شود. اما از آنجا که فایلهای STL حاوی هیچ گونه اطلاعات توپولوژیکی در مورد مش نیستند ، هنگام تبدیل پرونده های CAD با فرمت های مختلف به STL ، خطاهایی می توانند رخ دهند.
هنوز تموم نشده این نرم افزار netfabb از قابلیت تشکیل ساپورت به صورت دست، اتوماتیک و بهینه دارا میباشد، اگه بلد باشید درست از ساپورت استفاده کنید هم خروجی پرینت بهتری دارید و هم کیفیت سطح بهتری، زمان کمتری، فیلامنت کمتری، هزینه کمتری کنید. سپس می توانید از ابزارهای دیگر برای تولید تکیه گاه برای نگه داشتن قطعات و کاهش اثرات حرارتی در هنگام چاپ استفاده کنید.
رابط کاربر قوی، کمتر از 10 ساعت میتوانید به این نرم افزار عزیز تسلط نسبی پیدا کنید
عیب یابی مش که یکی از خفن ترین ! ویژِگی های این نرم افزار netfabb است
همچنین این نرم افزار از انواع پسوندهای مختلفی که نرم افزار های طراحی خروجی گرفته میشود یا پشتیبانی میکند.
اسکریپت تعمیر خودکار برای افزایش کیفیت قطعات و خروجی تولید
اضافه کردن برچسب و اعمال رنگ، متن و بافت
ایجاد سوراخ، ادغام و جداکردن بخش های
طیف وسیعی از ابزارها برای بهینه سازی قطعات
پشتیبانی از روشهای مختلف چاپ انند SLM ، SLA ، DLP ،FDM
در این نرم افزار امکانات حرفه‌ای نظیر Custom Support ،Full Vome Support ،Polyline و غیره نیز وجود دارد.
! جدی دیگه کافیه
برنامه همچنین شامل ابزارهای اندازه گیری است که می توانید برای بررسی جزئیات خاص یک مدل استفاده کنید.
پس از تعمیر قطعات ، می توانید به سادگی آنها را در قالب STL برای چاپ سه بعدی ذخیره کنید ، یا از ابزارهایی در Netfabb برای تجزیه و تحلیل قطعات استفاده کنید تا تخمین های آگاهانه تری از تلاش لازم برای تهیه قطعات داشته باشید.
به عنوان مثال ، قطعات را می توان با یکدیگر مقایسه کرد ، با تفاوت هایی که به عنوان نقشه های گرما نمایش داده می شوند.
این یک روش مؤثر برای مقایسه یک طراحی اولیه با داده های شبیه سازی است تا ببینید که در اثر اثرات حرارتی هنگام چاپ ، کجا و چه میزان اعوجاج رخ خواهد داد. سرعت و دقت عمل این برنامه به لطف برنامه نویسی مدرن تیم سازنده آن بسیار عالی است و در صورت فراهم کردن سخت افزارهای مطلوب برای این برنامه با هیچ گونه لگ و کاهش سرعت مواجه نخواهید شد. در هر مرحله از کار میتوانید تغییرات مورد نظر را در پروژه اعمال کنید و نتیجه را سریعا مشاهده کنید.
نت فب Netfabb نرم افزار تولید افزایشی از شرکت Autodesk، تبدیل به یکی از بایدهای پرینت سه بعدی قطعاتی با ویژگی های منحصر به فرد است؛ که تنها از طریق تولید افزایشی قابل ساخت هستند. به عنوان یکی از نرم افزارهای محبوب مهندسان هوافضا، صنایع ماشین آلات سنگین، خودروسازی و سلامت، Netfabb ابزارهای متعددی جهت ساده سازی فرآیند پرینت قطعات را ارائه می دهد. ابزارهای آنالیز و شبیه سازی این نرم افزار جهت اطمینان از صحت عملیات پرینت و عملکرد صحیح قطعات طراحی شده اند. همچنین این نرم افزار در کاهش هزینه و زمان برای تولید کنندگان هم بسیار مؤثر بوده است.
می توانید قطعات را توخالی کنید تا وزن آن ها کاهش پیدا کند، که این کار در روش هایی چون قالبگیری ممکن نیست. می توانید بخش هایی را به هم متصل کنید، که با روشی چون CNC مجبور به تولید جداگانه ی هرکدام بودید. می توانید بافت هایی به یک سطح اضافه کنید، مانند لوگوی حک شده، که در روش های دیگر مجبور به اضافه کردن مرحله ای دیگر به پروسه برای این منظور بودید.
هدف اصلی این نرم افزار بهبود کیفیت تولید در عین افزایش کاربری و عملکرد قطعات است. کاهش جرم، بدون فدا کردن طرح و اجزای قطعه. این بهینه سازی ها در نرم افزار Netfabb به دو روش صورت می گیرند:
ساختار مشبک و توپولوژی.
این نر افزار کاملا با Autodesk Nastran FEA که یک ابزار آنالیز جهت بررسی و اندازه گیری خصوصیات ساختاری و مکانیکی قطعات مانند انتقال حرارت است، سازگار می باشد.
قابلیت های شبیه سازی در Netfabb
این گزینه برای درک بهتری به فایلی که در صدد پرینتش هستید و پیش بینی نتیجه، به نرم افزار اضافه شده است.
این قابلیت شامل بخش های مختلفی است:
پیش بینی واکنش حرکتی و حرارتی قطعه جهت کاهش امکان خطا.
تولید فایل های PRM بر اساس متریال و پارامترهای فرآیند جهت افزایش صحت چاپ.
شبیه سازی فرآیند تولید سه بعدی Powder Bed Fusion جهت شناسایی ایرادات احتمالی.
شناسایی رابطه ی بین اجزا و نحوه ی تخصیص بستر پرینت به هر کدام.
شناسایی ایرادات احتمالی در فرآیند Powder Bed Fusio که ممکن است سبب آسیب به تجهیزات شود.
پیش بینی نحوه ی تغییر شکل قطعات تولید افزایشی فلزی جهت کاهش ایرادات در تولید.
پیش بینی دمای قسمت های گوناگون قطعه
پیش بینی راهکارهای جبرانی برای تغییر شکل و دفرمه شدن قطعه، جهت رسیدن به شکل و فرم صحیح.
چیدمان قطعات
قابلیت چیدمان قطعات بر روی بستر چاپ را بر اساس شکل هم دارد، که سبب استفاده ی حداکثری از فضا و چاپ بیشترین تعداد قطعه به صورت همزمان می شود و در زمان و متریال هم صرفه جویی می شود.
سیستم مورد نیاز برای کار کردن با نرم افزار netfabb
Netfabb Compatibility:
سیستم مورد نیاز برای کار کردن با این نرم افزار Netfabb
سازگار با ویندوز 7 8 10
نیازمند رم حداقل 4 گیگ و سی پی یو 2 گیگا هرتز و گرافیگ 2 گیگاهرتز برای این جادو کافی میباشد
فرآیند کامل با ایجاد مدل و با استفاده از نررم‌افزارها طراحی دو‌بعدی و یا سه‌بعدی آغاز میشود. پس از آن برای تعیین مسیر ابزار (toolpath) از CAM یا تولید به کمک کامپیوتر استفاده میشود.
Computer Aided Manufacturing (CAM) یا تولید به کمک کامپیوتر، فرایند استفاده از کامپیوتر و ماشین‌آلات کنترل شده برای خودکار سازی فرایند تولید است. و در واقع نرم‌افزاری است که به ماشین شیوه ساخت محصول با استفاده از مسیر ابزار را می‌گوید.
در ضمن toolpath یا مسیر ابزار به معنی مجموعه‌ای از مکان‌های مختصاتی است که یک ابزار، برش آنها را دنبال میکند.
اگرچه از نظر تئوری میتوانید مدل را با استفاده از یک دستگاه CNC مرحله برش دهید، همیشه خوب است که از طریق شبیه‌سازی، مسیر برش را بررسی کنید و از بدون نقص بودن آن اطمینان حاصل کنید. وقتی همه چیز بررسی شد و زمان برش قطعه فرا رسید، به نرم‌افزار کنترلی نیاز دارید که از طریق G-code به دستگاه CNC بگویند چه کاری انجام دهد.
پس با توجه به آنچه گفته شد، در هر مرحله از فرآیند، داشتن نرم‌افزار مناسب، کلیدی است. در این مقاله، ما بهترین نرم‌افزارهای CNC که باعث ساده سازی کل فرایند میشوند را معرفی خواهیم کرد. در عنوان بعدی معیارهایی که برای انتخاب این نرم‌افزارها استفاده کردیم را توضیح خواهیم داد.
معرفی بهترین نرم‌افزارهای CNC برای مدلسازی و کنترل
ویژگی‌ها: مدلسازی، assembling، CAM، شبیه‌سازی، ویرایشگر G-code
مروری بر 5 تکنولوژی برتر پرینتر سه بعدی
نرم‌افزار دیگری که در لیست بهترین نرم‌افزارهای CNC وجود دارد، SolidWorks است. SolidWorks نرم‌افزار مدلسازی جامعی است که توسط متخصصان مهندسی در محیطهای صنعتی استفاده میشود.
این نرم‌افزار به دلیل طیف وسیع ویژگی‌ها و کاربردها برای استفاده تمام افراد مناسب نیست. از سوی دیگر این نرم‌افزار یک برنامه بسیار سنگین هم برای دانلود و هم برای استفاده است.
ویژگی‌ها: مدلسازی، CAM، شبیه‌سازی، مهندسی به کمک کامپیوتر (CAE)، assembly، وجود نقشه‌ها و طرحهای اولیه، امکان تخصیص مواد، امکان دسترسی به ویژگی‌های اخیر از طریق پوشه تاریخچه
شاید آشناترین برنامه در لیست بهترین نرم‌افزارهای CNC، همین اتوکد باشد. AutoCAD با پشتیبانی از مدلسازی دو‌بعدی و سه‌بعدی، برنامه‌ای است که به طور حرفه ای برای معماری، مهندسی و طراحی استفاده میشود.
برای مدلسازی دو‌بعدی، این نرم‌افزار کامل‌ترین برنامه موجود است و در بخش سه‌بعدی نیز عملکرد خوبی دارد. علاوه بر مدلسازی، اتوکد دارای قابلیت‌هایی در زمینه ساخت و ساز در مقیاس بزرگ مانند بودجه بندی، فرآیند ساخت و همچنین توانایی تبدیل اشیاء دو‌بعدی به اشیاء سه‌بعدی است. با این حال، ویژگی‌های CAM را ارائه نمی‌دهد، اما امکان اضافه کردن پلاگین‌های شخص ثالث در آن وجود دارد.
ویژگی‌ها: مدلسازی معماری. مدلسازی مکانیکی، الکتریکی و لوله کشی، مدلسازی دو‌بعدی و سه‌بعدی، plant toolset یا ابزار ایجاد فضای سبز
Milling یا فرزکاری، فرایندی است که در آن با استفاده از فرو بردن کاتر و حرکات چرخشی، اقدام به حذف مواد زائد شود.
GRBL Candle دارای پیش نمایش و همچنین نمایش در زمان واقعی از پیشرفت برش دستگاه شما است. میتوانید مختصات صفر را تنظیم کنید، مختصات ماشین‌ها را به صورت دستی جابجا کنید، مختصات فعلی را مشاهده کنید، و G-code را مشاهده و ویرایش کنید. برای به روز رسانی نرم‌افزار، باید نسخه فعلی را حذف و نسخه جدید را دانلود و مجددا نصب کنید.
ویژگی‌ها: پشتیبانی از ماشین‌های CNC ، ویرایش کد G، کالیبراسیون،، کنترل فرز، برش لیزری
آخرین نرم‌افزار در بخش معرفی بهترین نرم‌افزارهای CNC، NC Viewer است. این نرم‌افزار یک شبیه‌ساز آنلاین CNC است که نیازی به نصب ندارد. میتوانید G-code را paste یا وارد کنید.
این نرم‌افزار فرایند شبیه‌سازی برش برای ماشین‌های مختصات دکارتی را نشان نمی‌دهد. و فقط مسیر ابزار اسپیندل (spindle) را نمایش میدهد. بنابراین، نمی‌تواند جنبه‌هایی مانند مرزهای کاری دستگاه را تایید کند.
با توجه به اینکه مبتنی بر وب است، جایگزین خوبی برای زمانی است که نیاز به بررسی سریع مدل دارید.
ویژگی‌ها: وارد کردن یا paste کد G. امکان انتخاب زمان عادی، کند، یا سریع برای فرآیند شبیه‌سازی. امکان مدلسازی از طریق تلفن همراه،. ارائه حداکثر 5 محور، سازگار با ماوس سه‌بعدی.
با معرفی این نرم‌افزار بخش معرفی بهترین نرم‌افزارهای CNC به پایان می‌رسد. برای کسب اطلاعات بیشتر، دیگر مقاله‌های ما را مشاهده نمایید.
